Фиксаторы для арматуры - это закладные детали, используемые при создании железобетонных конструкций. Они обеспечивают равномерную укладку цементной смеси и сохраняют точную геометрию армокаркаса. Фиксаторы представлены в виде небольших пластиковых или металлических элементов разнообразной формы и размеров. Основная их функция - зафиксировать армирующий каркас в нужной плоскости и на определенном расстоянии от поверхности основания. Это позволяет создать равномерный защитный слой бетона вокруг арматуры, что обеспечивает надежное соединение металла с цементным раствором и повышает прочность всей конструкции.

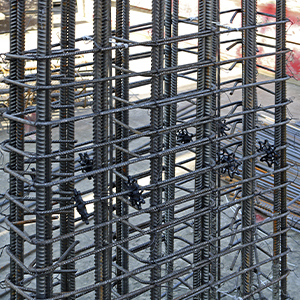

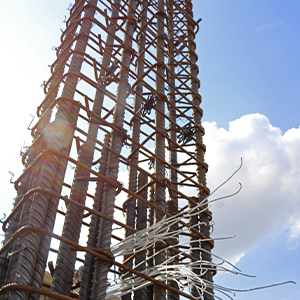

Один из наиболее распространенных видов фиксаторов - это фиксатор-звездочка. Он получил свое название благодаря своей форме, напоминающей звезду с лучами. Благодаря своей форме, он обеспечивает надежную фиксацию арматуры в нужном положении и предотвращает ее перемещение во время заливки бетона. При выборе фиксаторов следует обратить внимание на размер и форму арматуры, чтобы выбрать подходящие элементы. Важно учесть условия эксплуатации будущей конструкции, так как некоторые виды материалов более устойчивы к износу при контакте с химическими реагентами и окружающей средой. В статье рассмотрим, как применять фиксаторы-звездочки и зачем они нужны.
Что такое защитный слой бетона?
В монолитном строительстве для возведения железобетонных сооружений используют арматурный каркас. Его собирают из стальных стержней, уложенных в определенном порядке. Металлические прутья служат основой бетона, увеличивают его прочность, несущую способность. Арматура воспринимает на себя основную нагрузку, предотвращая растрескивание и разрушение бетона.
Структура стальных арматурных прутьев разрушается при контакте с влагой, соединениями солей, кислот и другими реагентами, присутствующими в составе цементного раствора. Пагубно сказываются перепады температуры, сильные заморозки. Металл от воздействия коррозии становится ломким и непрочным. Между стержнями и застывшим цементом внутри железобетонных изделий появляются отслоения, что уменьшает общую прочность всего строения.
Защитный слой бетона формируется при заливке бетона вокруг арматуры. Это толщина бетона от рабочей грани арматурных стержней до поверхности железобетонного элемента. Точный размер слоя определяется нормативными документами и зависит от многих факторов, включая класс арматуры, условия эксплуатации и требования к конструкции. Важно обеспечить равномерное распределение бетона вокруг арматуры, чтобы избежать образования пустот, через которые может проникнуть влага и вызвать коррозию.
Трещины в бетоне могут возникать из-за недостаточной поддержки арматуры, что приводит к ее смещению и, как следствие, к нарушению целостности бетонного слоя. Защитный слой бетона со всех сторон окружает каркас, обеспечивает его надежную сцепку с раствором, не допускает карбонизации в глубине железобетонного основания, возникающей при соприкосновении застывшего цемента с воздушной средой. Что помогает сохранить прочность и стабильность конструкции на протяжении всего срока службы.
Толщина защитного слоя
Совместная работа бетона и арматуры в железобетонных изделиях (ЖБИ) обеспечивает более высокую эффективность по сравнению с традиционным бетонированием. Однако для оптимального взаимодействия между этими компонентами требуется корректно определить расстояние от металлического каркаса до поверхности при заливке раствора.
Толщина защитного слоя бетона зависит от множества факторов, включая тип арматуры, условия эксплуатации и требования к конструкции. Обычно рекомендуется иметь защитный слой толщиной не менее 20 мм для обычных условий и до 50 мм для агрессивных сред. Однако эти значения могут меняться в зависимости от специфических требований проекта. Ниже представлена таблица рекомендуемых толщин защитного слоя бетона для различных типов сооружений:
Вид конструкции |
Минимальный слой, см |
Элементы стен, плиты перекрытия, колонны, балки, другие конструктивные составляющие в защищенном от факторов среды пространстве с нормальным уровнем влажности. |
1,5-2 |
Сооружения, находящиеся в прямом контакте с внешней средой, заглубленные в грунте, в помещениях с повышенной влажностью, фундаменты с бетонным основанием, балки. |
3-4 |
Плиты, установленные вне помещений, подверженных попаданию дождя, снега, тумана и других форм атмосферной влаги. |
5-6 |
Фундаменты без бетонного основания, которые устанавливаются непосредственно на грунт, на слой гидроизоляции. |
7-8 |
ЖБИ с напрягаемой по оси арматурой, конструкции под повышенные нагрузки. |
9-10 (редко до 15) |
Установка закладных элементов происходит на этапе возведения здания или сооружения. Сначала они монтируются в проектное положение, затем заливается бетон. После затвердевания бетона закладные элементы становятся частью общей конструкции. Правильно подобранная толщина защитного слоя бетона имеет большое значение для долговечности и прочности железобетонных конструкций.
Расстояние от металлических прутьев до поверхности должно быть достаточным, чтобы защитить арматуру от коррозии и других внешних воздействий, но не слишком большим, чтобы не снизить общую прочность сооружения. Обычно толщина защитного слоя бетона составляет от 1,5 до 2,5 см, но в некоторых случаях может достигать и 10-12 см. Правильный расчет толщины защитного слоя бетона позволяет обеспечить надежную защиту арматуры и увеличить срок службы железобетонной конструкции.
Основные достоинства
Фиксаторы для арматуры позволяют установить необходимое расстояние от металлических прутьев до поверхности монолитного элемента. Эти изделия являются неотъемлемой частью современного строительства, чтобы обеспечивать прочность и надежность монолитных конструкций и ЖБИ, упростить процесс монтажа армокаркаса, облегчить работу персонала, сэкономить время и ресурсы. Фиксаторы в форме звездочки помогают сохранить точную геометрию основания и крепко зафиксировать армирующий каркас в заданном положении.
Во время подачи цементного раствора армокаркас не касается формообразующих щитов, надежно фиксируется в заданном положении внутри бетона. Применение закладных элементов в современном строительстве необходимо по ряду причин:
- Фиксаторы защищают арматуру от контакта с агрессивными средами, продлевая срок службы конструкции.
- Прочно зафиксированная в правильном положении арматура не нуждается в дополнительных материалах для укрепления конструкции, что позволяет снизить затраты ресурсов на строительство.
- Точная анкеровка металлических штырей позволяет создавать элементы со сложной геометрией контура.
- Твердеющий слой бетона не деформируется, нагрузки на армирующий каркас распределяются равномернее, нет эффекта подвижности стальных прутьев.
- Фиксаторы не разрушаются под воздействием влаги, химикатов, производятся из прочных материалов, предназначенных для долгой эксплуатации.
- Изделия упрощают задачи монтажников, позволяя быстро задать точный промежуток между прутьями и поверхностью палубы, выровнять каркас по уровню.

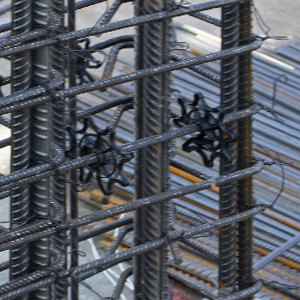

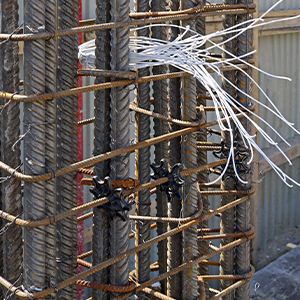

Формы фиксаторов для арматуры разнообразны, каждая из них предназначена для решения определенных строительных задач. «Звездочки» («солнышки») округлой формы используют для обеспечения одинакового расстояния вокруг металлического стержня до поверхности. Внутренние «лучики» («лепестки) изделий служат дополнительными опорами, придающими жесткость.
Материалы изготовления и форма фиксаторов
Закладные элементы изготавливают из бетона, металла и полимеров. Фиксаторы «звездочка» обычно выпускают из полипропилена (PP), полиэтилена (PE) или поливинилхлорида (PVC) с помощью технологии литья под давлением. В сравнении с металлом и бетоном, прочный пластик легкий и простой в монтаже, более устойчив к давлению бетонной массы, ультрафиолетовому излучению. Материал хорошо выдерживает изменения температуры, воздействие влаги и другим факторов, снижающих функциональность элементов.
Строители иногда используют изделия из подручных средств. Из-за недостаточно надежного крепления такие фиксаторы со временем утрачивают жесткость, что приводит к нарушению целостности арматурного каркаса. Детали быстро приходят в негодность, что провоцирует образование пустот и трещин в бетоне, существенно влияет на прочность всей конструкции.

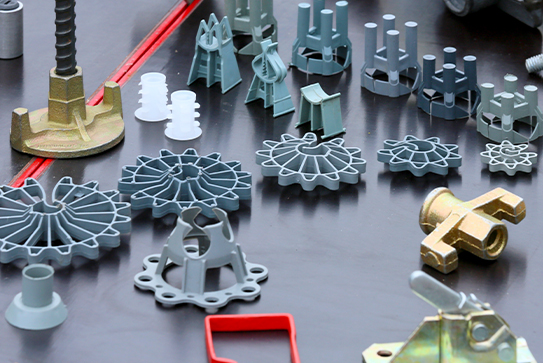

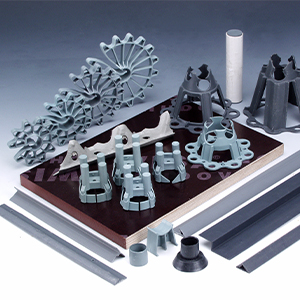

Существуют универсальные разновидности фиксаторов для арматуры, а также те, которые предназначены исключительно для горизонтальной или вертикальной установки на армокаркасе. Виды элементов условно делят на стульчики, бабочки, стойки, косточки, звездочки, кубики. Фиксаторы-звездочки оснащены удобным креплением-защелкой, подходят для заливки слоя толщиной до 5-7,5 см.
Советы по выбору
Оптимальный тип закладных элементов зависит от нескольких особенностей. Это размер и диаметр стальных стержней для армокаркаса, контур железобетонного сооружения, условия, воздействующие на здание и другие факторы. Главными параметрами изделия являются:
- Диаметр фиксатора. Деталь подбирают в соответствии диаметру арматуры (обычно 10-40 мм, реже 50-80 мм), установленной в монолитном элементе, для ненапрягаемых сооружений. При напрягаемых изделиях необходимо использовать не менее 2 диаметров.
- Качество крепления. Детали должны крепко удерживаться на армирующих стержнях для их точной ориентации внутри каркаса железобетона.
- Условия использования. Если сооружение подвергается воздействию повышенной влажности, агрессивных сред, лучше предпочесть материалы, наименее восприимчивые к коррозии, окислению, гниению.
- Цена детали. Стоимость может сильно различаться в зависимости от назначения и других особенностей элемента. В случае ограниченного бюджета стоит выбрать изделия с оптимальным соотношением «цена-качество».
Фиксаторы «Звездочка» для образования защитного слоя бетона пользуются заслуженной популярностью среди профессиональных строителей. Многофункциональные детали изготавливают из пластика с высокой плотностью и стабильной структурой. Изделия выгодно отличаются низкой ценой от 0,75 руб. и малым расходом от 4 до 10 шт. на 1 м². «Звездочки» сохраняют свою форму и хорошую гибкость, пружинистость даже при сильных морозах, а при высоких температурах не становятся чрезмерно мягкими и эластичными, что сводит к минимуму риск деформации фиксаторов и армокаркаса вместе с ними.
Назначение фиксаторов «звездочек»

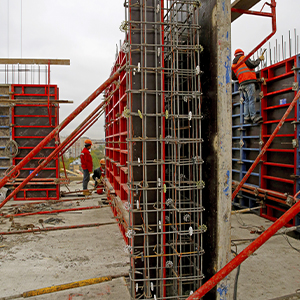

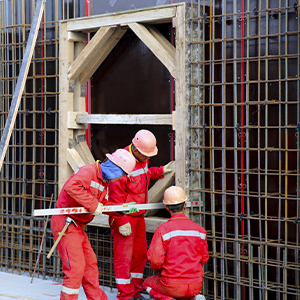

Закладные элементы используются для формирования и укрепления опалубки стен, фундаментов, перекрытий, колонн и других конструкций. Практичное крепление-защелка для арматуры диаметром до 20 мм позволяет использовать фиксатор на вертикальных направляющих, но он также подходит и для горизонтальных прутов. Форма в виде окружности с решетчатыми лучиками не препятствует проникновению раствора, «лучики» служат для большей жесткости и прочности изделия.
Крепят детали на штыри в горизонтальном положении на расстоянии в 0,5-1 м в шахматном порядке, затем собирают каркас в необходимом направлении. Для участков, воспринимающих большую нагрузку, допускается более частая установка элементов. После монтажа на металлических прутах допускается заливка бетона слоем 15-50 мм. Количество фиксаторов арматуры, необходимое для равномерного распределения несущей способности, зависит от типа конструкции и составляет 5-10 шт. на 1 м².
Ходовые размеры
Размер фиксаторов для арматуры варьируется в зависимости от их назначения и производителя. Наиболее часто встречаются элементы диаметром 6-20 мм, обеспечивающие расстояние высотой 25, 35 и 50 мм. Выбор размера фиксатора зависит от требований конкретного проекта, включая диаметр арматуры, размеры и назначение возводимого сооружения. Чем тоньше арматура и толще слой заливки, тем больше креплений необходимо. Ошибочный выбор размера фиксатора может привести к образованию трещин в бетоне и снижению его прочностных характеристик.
Для увеличения надежности конструкций и продолжительности их службы механическое напряжение внутри железобетонных строений должно быть грамотно распределено. Защитный слой бетона между арматурой и опалубкой обеспечивает их правильную совместную работу, включающую восприятие нагрузок на сжатие и растяжение, предохранение железобетонных конструкций от коррозии, температурных деформаций и карбонизации, надежная анкеровка металла повышает прочность строений. При заливке раствора используют закладные элементы для регулирования толщины бетонного слоя.
Среди фиксаторов арматуры у строителей популярны «звездочки» из PP, PE и PVC. Простая, но надежная система крепления этих деталей на защелках удобна в использовании, не требует специальных инструментов для установки. Использование закладных элементов значительно упрощает и облегчает работы по армированию железобетона, позволяет точно соблюдать расстояние от металлического каркаса до граней бетонируемой поверхности. Использование закладных элементов ускоряет процесс строительства, помогает избежать ошибок при установке арматуры и обеспечивает ее правильное расположение.
