ЭПП, ЭКП, ХПП и ТКП: что означает маркировка рулонной гидроизоляции

Буквенные индексы помогают различать рулонную гидроизоляцию одной серии и определять назначение в кровельном ковре. Для подбора замены потребуется полное наименование продукта. Одинаковые обозначения встречаются у рулонов с разным вяжущим, толщиной и эксплуатационными характеристиками. Ошибки при замене влияют на способность гидроизоляции выдерживать деформации основания и приводят к применению материала без необходимой наружной защиты.

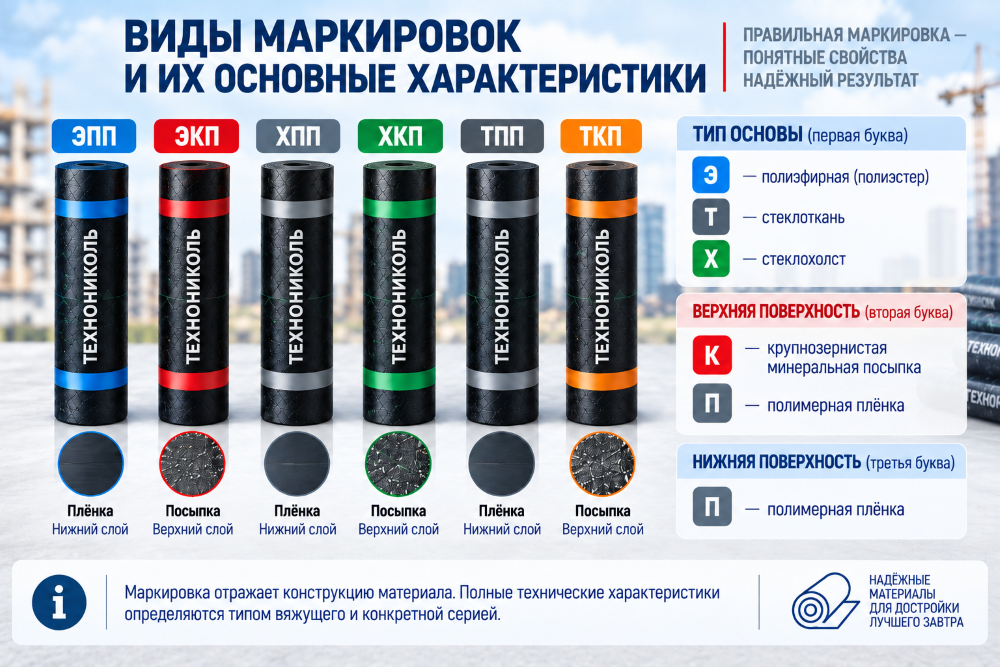

Как расшифровывается маркировка рулонных материалов

Трехбуквенные обозначения применяют для ряда битумных и битумно-полимерных рулонных материалов. Индексы читают слева направо: основа, верхнее покрытие, нижнее покрытие.

Например, ЭПП указывает на полиэфирную основу и пленочное покрытие с обеих сторон. У полотна ЭКП сверху расположена крупнозернистая посыпка. Материалы с крупнозернистой посыпкой применяют для обустройства наружного слоя гидроизоляции кровли, где покрытие дополнительно защищает битумное вяжущее от внешних воздействий. Встречаются материалы специального назначения с другими индексами и дополнительными символами, расшифровку которых приводят в документации производителя.

Первая буква: основа рулонной гидроизоляции

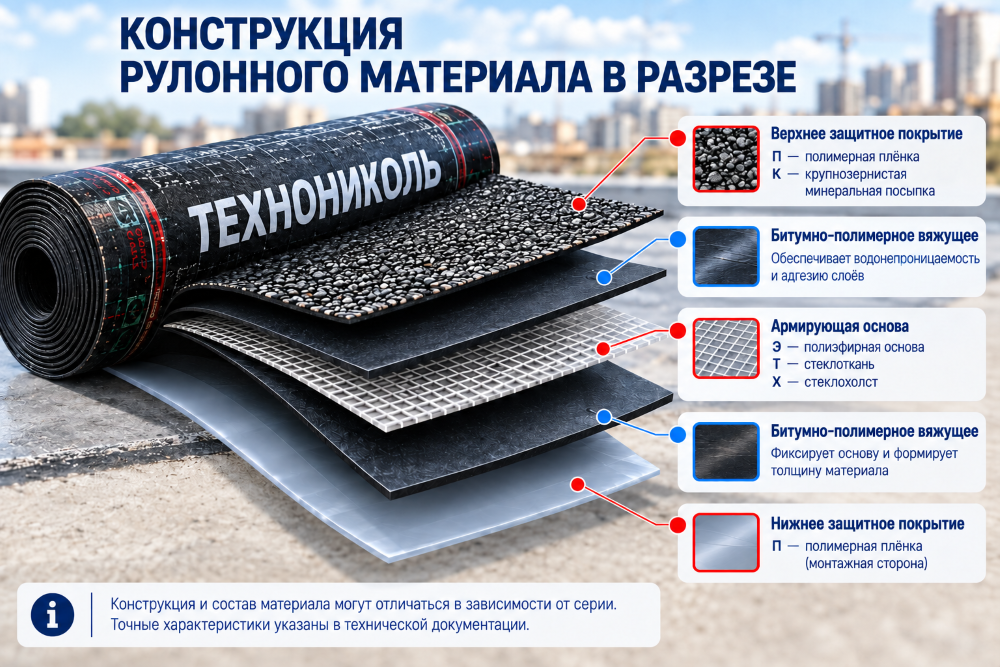

Армирующая основа находится внутри полотна, между слоями битумного или битумно-полимерного вяжущего. Она влияет на сопротивление материала растяжению и его способность воспринимать деформации без разрыва.

Э: полиэфирная основа

Буква Э обозначает полиэфирную основу, или полиэстер. На ней выпускают ЭПП и ЭКП. Полиэфирное полотно обладает большей растяжимостью по сравнению со стекловолокнистыми основами, что важно при возможных подвижках и температурных деформациях основания.

Разрывная сила и относительное удлинение готового материала зависят от характеристик армирования и состава полотна. Буква Э сама по себе не подтверждает конкретную прочность, класс или срок службы гидроизоляции.

Т: стеклоткань

Буква Т указывает на стеклотканевую основу из переплетенных стеклянных нитей. Такое армирование характерно для ТПП и ТКП.

Стеклоткань отличается высокой прочностью при растяжении и небольшим относительным удлинением до разрыва. Поэтому при выборе учитывают возможное раскрытие трещин и перемещение стыков основания: высокая разрывная сила материала сама по себе не обеспечивает способность значительно растягиваться.

Х: стеклохолст

Буква Х обозначает стеклохолст, нетканое полотно из стеклянных волокон. На этой основе производят ХПП и ХКП. Стеклохолст имеет небольшое относительное удлинение и обычно уступает стеклоткани по разрывной силе. При подборе двухслойного кровельного ковра проверяют допустимое сочетание основ. Наличие посыпки у верхнего материала не компенсирует недостаточную прочность армирования.

Вторая буква: верхний слой материала

Вторая буква описывает покрытие лицевой стороны рулонного полотна. В обозначениях ЭПП, ЭКП, ХПП, ТПП, ТКП и ХКП это П или К.

П: полимерная пленка

Буква П во второй позиции означает полимерную пленку сверху. Такое покрытие имеют ЭПП, ХПП и ТПП. Пленка выполняет разделительную функцию и препятствует слипанию материала в рулоне.

Крупнозернистая минеральная посыпка на лицевой стороне отсутствует. В многослойных кровельных системах эти материалы используют для нижнего или промежуточного слоя, который затем закрывают следующим слоем либо предусмотренной проектом защитой.

К: крупнозернистая минеральная посыпка

Буква К обозначает крупнозернистую минеральную посыпку на верхней поверхности. Ее имеют ЭКП, ТКП и ХКП.

Посыпка защищает битумное вяжущее от прямого воздействия ультрафиолета и ограничивает повреждение поверхности. Поэтому такие материалы предназначают для верхнего слоя кровельного ковра, открытого атмосферным воздействиям.

Буква К не определяет породу минерала или цвет покрытия. Например, в разных сериях применяют сланцевую посыпку и минеральный гранулят.

Третья буква: нижняя сторона полотна

Третья буква П в рассматриваемых маркировках указывает на полимерную пленку снизу. Эта сторона обращена к подготовленному основанию или предыдущему слою гидроизоляционного ковра. У наплавляемых материалов нижнее покрытие выполняют из легкоплавкой пленки. При монтаже нагревают нижнюю поверхность полотна: пленка оплавляется, вяжущее размягчается и обеспечивает приклеивание к основанию. Сторону наплавления определяют по указаниям производителя, включая маркировку пленки.

Что означает ЭПП

Маркировка ЭПП описывает три элемента полотна:

• основа (Э): полиэфирное полотно;
• верхняя поверхность (П): полимерная пленка;
• нижняя поверхность (П): полимерная пленка.

ЭПП применяют для устройства нижнего слоя многослойного кровельного ковра. Серии с подтвержденным гидроизоляционным назначением используют для защиты строительных конструкций, включая фундаменты и подземные части зданий.

При сравнении двух материалов ЭПП проверяют полное название серии и технический лист. Совпадение букв допускает различия в составе вяжущего, массе, толщине, гибкости и теплостойкости.

Что означает ЭКП

Маркировка ЭКП расшифровывается по трем позициям:

• основа (Э): полиэфирное полотно;
• верхняя поверхность (К): крупнозернистая минеральная посыпка;
• нижняя поверхность (П): полимерная пленка.

ЭКП используют для верхнего слоя многослойной кровельной системы. Полиэфирная основа участвует в восприятии растягивающих нагрузок, наружная посыпка защищает поверхность вяжущего от солнечного излучения.

Материалы ЭПП и ЭКП одной совместимой серии могут образовывать двухслойный кровельный ковер. Требуемые марки и толщину каждого слоя указывают в проекте.

Что означает ХПП

В обозначении ХПП зашифрована следующая конструкция:

• основа (Х): стеклохолст;
• верхняя поверхность (П): полимерная пленка;
• нижняя поверхность (П): полимерная пленка.

ХПП используют в нижнем или промежуточном слое многослойного кровельного ковра. Совпадение покрытий с ЭПП не делает эти материалы равноценными: стеклохолст и полиэстер по-разному воспринимают растяжение. Рулонные материалы с пленочным покрытием с обеих сторон применяют не только в нижних слоях кровельного ковра, но и для гидроизоляции фундамента и других подземных конструкций, если такое назначение предусмотрено конкретным продуктом.

Что означает ТКП

Обозначение ТКП читают следующим образом:

• основа (Т): стеклоткань;
• верхняя поверхность (К): крупнозернистая минеральная посыпка;
• нижняя поверхность (П): полимерная пленка.

ТКП предназначен для верхнего слоя многослойного кровельного ковра. По конструкции защитных поверхностей он соответствует ЭКП и ХКП, при этом армирование выполнено из стеклоткани.

При замене ТКП материалом с другой первой буквой проверяют разрывные характеристики и совместимость с нижним слоем. Одинаковая посыпка не подтверждает равнозначность полотен по механическим свойствам.

Что означают ТПП и ХКП

ТПП и ХКП расшифровывают по тому же принципу: первая буква обозначает армирующую основу, две последующие описывают покрытия поверхностей.

ТПП

ТПП имеет стеклотканевую основу и полимерную пленку с обеих сторон. В многослойной кровле его используют как нижний или промежуточный слой.

От ХПП материал отличается тканой структурой армирования. Для технического сравнения оценивают максимальную силу растяжения в продольном и поперечном направлениях, если оба показателя нормируются для выбранной серии.

ХКП

ХКП производят на стеклохолсте с крупнозернистой минеральной посыпкой сверху и полимерной пленкой снизу. Его назначение в многослойной кровле состоит в устройстве верхнего слоя.

При комплектации кровельного ковра возможность сочетать ХКП с конкретным нижним материалом проверяют по документации системы. Автоматически подбирать к нему ХПП только из-за одинаковой первой буквы некорректно.

ЭПП, ЭКП, ХПП, ТПП, ТКП и ХКП: сравнение маркировок

Шесть обозначений различаются типом армирующей основы и покрытием лицевой стороны. Нижняя поверхность во всех рассматриваемых случаях защищена полимерной пленкой.

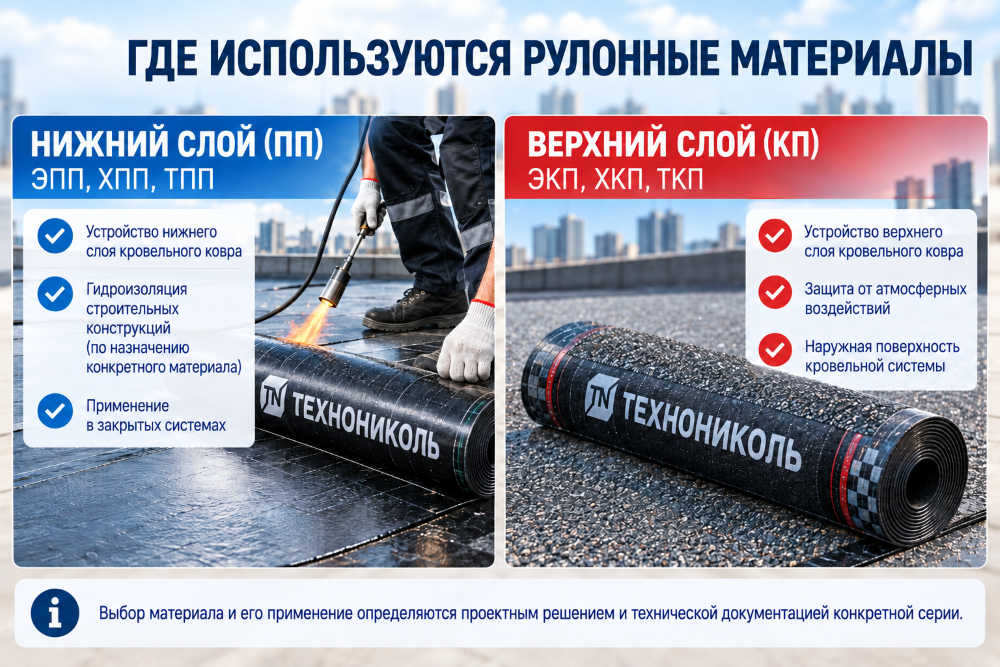

ПП и КП: нижний и верхний слой рулонного материала

Сочетания ПП и КП описывают покрытия двух поверхностей одного полотна. В многослойной кровле каждый уложенный материал образует отдельный слой водоизоляционного ковра.

Материалы ПП

К этой группе относятся ЭПП, ХПП и ТПП. Пленочное покрытие сверху позволяет выполнять следующий слой кровельного ковра по предусмотренной производителем технологии.

В двухслойной кровле материалы ПП обычно располагаются снизу. Применение полотна без посыпки в верхней части ковра возможно в системах с отдельной наружной защитой, например под балластом или защитными слоями эксплуатируемой кровли, если это предусмотрено проектом.

Материалы КП

ЭКП, ТКП и ХКП имеют посыпку на лицевой стороне и пленку на нижней. В многослойном кровельном ковре их укладывают верхним слоем посыпкой наружу.

Минеральное покрытие не заменяет настил или дорожки для регулярного прохода по крыше. Защиту участков обслуживания оборудования предусматривают отдельно.

Чем ЭПП отличается от ЭКП

У обоих материалов полиэфирная основа. ЭПП имеет пленку сверху и обычно служит нижним слоем, ЭКП снабжен крупнозернистой посыпкой для открытого верхнего слоя. Замена ЭКП на ЭПП требует решения по наружной защите кровельного ковра.

Чем ХПП отличается от ТПП

ХПП армирован стеклохолстом, в ТПП используется стеклоткань. Покрытия обеих сторон у них пленочные. В пределах сопоставимой серии стеклотканевая основа обычно обеспечивает более высокую разрывную силу; растяжимость обеих стекловолокнистых основ остается небольшой.

Чем ЭКП отличается от ТКП

ЭКП имеет полиэфирную основу, ТКП изготовлен на стеклоткани. Оба материала предназначены для верхнего слоя с посыпкой. При выборе между ними сравнивают способность воспринимать деформации и разрывную силу: преимущество по одному показателю не означает преимущества по-другому.

Чем ХПП отличается от ХКП

Основа обоих материалов выполнена из стеклохолста. У ХПП сверху находится пленка, у ХКП лицевая сторона покрыта крупнозернистой посыпкой. ХПП служит нижним или промежуточным слоем, ХКП используют сверху. Изменение покрытия сохраняет тип армирования и связанные с ним ограничения по растяжимости.

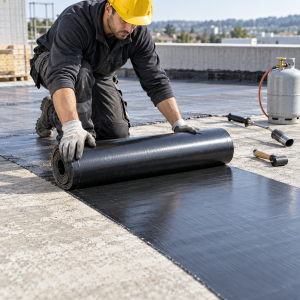

Где применяются материалы ЭПП, ХПП и ТПП

Рулонные материалы без крупнозернистой наружной посыпки используют внутри многослойных систем или под защитным покрытием. Для выбранной серии в техническом листе проверяют точное назначение:

• устройство нижнего или промежуточного слоя кровельного ковра;
• гидроизоляция кровли под предусмотренными проектом защитными слоями;

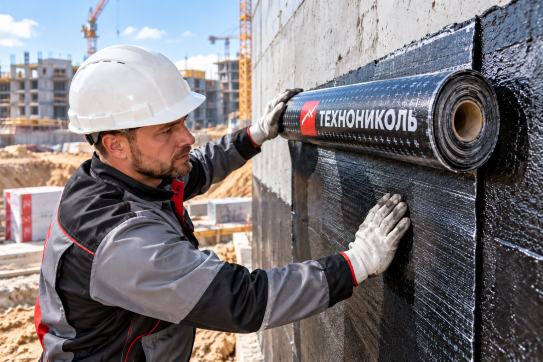

• защита фундаментов и подземных частей зданий при подтвержденной пригодности к контакту с грунтом и воздействию воды;
• гидроизоляция полов и других строительных конструкций в пределах заявленной области применения.

Для подземной гидроизоляции существенны водонепроницаемость при расчетном давлении, стойкость к химическому воздействию грунтовых вод и сопротивление повреждениям. Наличие двух букв П не подтверждает эти свойства. Например, продукт, предназначенный только для кровельного ковра, нельзя автоматически переносить в конструкцию фундамента.

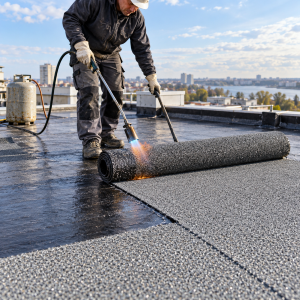

Где применяются ЭКП, ТКП и ХКП

ЭКП, ТКП и ХКП применяют для устройства открытого верхнего слоя многослойной кровли при новом строительстве и ремонте. Посыпка формирует наружную поверхность, защищенную от прямого воздействия солнечного излучения.

При ремонте возможность укладки по существующему покрытию определяют после оценки его состояния, влажности и прочности сцепления с основанием. Обозначение КП не подтверждает пригодность старого кровельного ковра для сохранения.

Тип и цвет посыпки уточняют по полному наименованию продукта. Буквенный индекс К объединяет материалы с различными вариантами крупнозернистого защитного покрытия.

Что нельзя определить по буквенной маркировке

Буквы ЭПП, ЭКП, ХПП, ТПП, ТКП и ХКП описывают основу и поверхности полотна. Для сравнения эксплуатационных свойств нужны показатели конкретной серии:

• состав и степень модификации битумного вяжущего, включая наличие СБС- или АПП-модификатора;
• масса материала на единицу площади и масса рулона;
• толщина полотна;
• разрывная сила или максимальная сила растяжения по принятой методике испытаний;
• относительное удлинение при растяжении;
• гибкость при отрицательной температуре с указанием условий испытания;
• теплостойкость;
• водонепроницаемость при установленном давлении и продолжительности испытания;
• масса вяжущего, в том числе с наплавляемой стороны, если показатель нормируется;
• стойкость к механическим воздействиям, включая продавливание и раздир;
• заявленный срок службы и условия, для которых он установлен;
• допустимые температурные условия монтажа.

Единого нормативного срока эксплуатации для всей группы ЭПП или ТКП не существует. Его нельзя вывести из трех букв. При сравнении продуктов учитывают документы на конкретную серию и условия применения, для которых подтверждена долговечность.

Температура гибкости и минимальная температура монтажа характеризуют разные условия. Показатель лабораторного испытания на изгиб не заменяет ограничения из инструкции по производству работ.

Маркировка и назначение рулонной гидроизоляции

При подборе материала буквенную расшифровку сопоставляют с полным наименованием серии, техническим листом, ТУ или СТО производителя и проектом кровельной либо гидроизоляционной системы. На этикетке проверяют дату изготовления, размеры рулона, толщину или массу на единицу площади. Нормативную базу применяют с учетом назначения продукции:

• для кровельных битумосодержащих рулонных материалов действует ГОСТ 32805-2014 «Материалы гибкие рулонные кровельные битумосодержащие. Общие технические условия»;
• для битумосодержащих рулонных материалов, предназначенных для гидроизоляционной защиты зданий и сооружений, применяют ГОСТ Р 70086-2022 «Материалы гибкие рулонные гидроизоляционные битумосодержащие. Общие технические условия»;
• при проектировании кровли руководствуются СП 17.13330.2017 «Кровли» с действующими изменениями;
• производство и приемку изоляционных работ выполняют с учетом СП 71.13330.2017 «Изоляционные и отделочные покрытия» с действующими изменениями.

С 1 февраля 2027 года вместо ГОСТ Р 70086-2022 вводится ГОСТ 35341-2026 «Материалы гидроизоляционные гибкие рулонные битумосодержащие. Общие технические условия».

Трехбуквенные индексы служат сокращенным описанием конструкции материала. Для замены предусмотренного проектом продукта проверяют назначение, характеристики и допустимость сочетания с остальными слоями системы.

Вопросы и ответы

Что означает ЭПП в маркировке рулонной гидроизоляции?

ЭПП обозначает полиэфирную основу и полимерную пленку сверху и снизу. В кровельных системах материал обычно используют для нижнего слоя.

Что означает ЭКП?

ЭКП имеет полиэфирную основу, крупнозернистую минеральную посыпку на лицевой стороне и полимерную пленку снизу. Его используют для верхнего слоя кровельного ковра.

Что означает ХПП?

ХПП представляет собой материал на стеклохолсте с полимерной пленкой на обеих поверхностях. В многослойной кровле он служит нижним или промежуточным слоем.

Что означает ТКП?

ТКП обозначает стеклотканевую основу, крупнозернистую посыпку сверху и пленку снизу. Такая конструкция предназначена для верхнего слоя многослойной кровли.

Что означает ТПП?

ТПП производят на стеклоткани с пленочным покрытием обеих сторон. Материал предназначен для нижнего или промежуточного слоя кровельного ковра.

Что означает ХКП?

ХКП имеет основу из стеклохолста, крупнозернистую посыпку сверху и полимерную пленку снизу. В кровельной системе его укладывают верхним слоем.

Что лучше: ЭПП или ХПП?

При требованиях к растяжимости предпочтение обычно отдают материалу на полиэфирной основе ЭПП. ХПП на стеклохолсте применяют в системах, где предусмотрены его прочностные характеристики и сочетание с другими слоями. Окончательный выбор требует сравнения конкретных серий, включая вяжущее и температурные показатели.

ЭПП: верхний или нижний слой?

В обычной двухслойной кровле ЭПП используют снизу. В системах с балластом или отдельным защитным покрытием положение материала определяет проект. Оставлять пленочную поверхность открытой вместо предусмотренного слоя с посыпкой нельзя.

ЭКП: верхний или нижний слой?

ЭКП предназначен для верхнего слоя с крупнозернистой посыпкой наружу. Допустимое число слоев и способ укладки определяют по документации конкретной кровельной системы.
