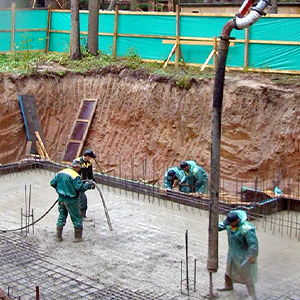

Создание прочных бетонных конструкций – главная задача монолитного строительства. От плотности бетонной смеси зависит долговечность и надежность фундаментов, перекрытий, стен, колонн, опор и других элементов. Одним из ключевых этапов заливки цементного раствора является его уплотнение. Оно необходимо для удаления пустот, выгонки воздуха, достижения максимальной однородности смеси, наилучшей адгезии цементных частиц с минеральными наполнителями.

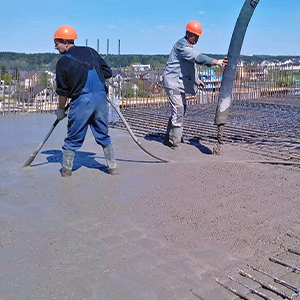

Для этой цели используют глубинные вибраторы, что существенно повышает качество монолитных сооружений, улучшает сцепление бетона на участках примыкания к армирующим стальным прутьям, минимизирует риск возникновения трещин, каверн и других дефектов структуры. В статье мы рассмотрим различные виды глубинных вибраторов для бетона, используемые в строительной отрасли, их конструктивные особенности, принцип работы и сферы применения.
Особенности конструкции

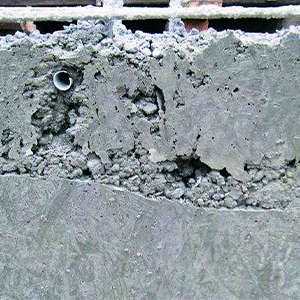

При застывании неуплотненной бетонной смеси, в ее толще образуется множество ячеек, наполненных воздухом. Такие полости снижают прочность монолитных сооружений, впоследствии в них накапливается конденсат, промерзающий при отрицательных температурах. Во избежание негативных последствий используют глубинные вибраторы. Их применяют для заливки цементного раствора в глубокие опалубочные формы (фундаменты, столбы, сваи, колонны и другие элементы). С уплотнением бетона расход смеси на 20-25% выше, чем при заливке неуплотненной массы, при этом прочность монолитных конструкций, обработанных глубинными вибраторами, до 30% выше структуры обычного бетона.
Закон Паскаля утверждает, что воздействие на жидкость распространяется равномерно по всему ее объему. Учитывая высокую плотность бетонного раствора, вибрации быстро ослабевают в небольшом участке вокруг точки воздействия инструмента. Для эффективной работы требуется погружать вибратор в бетон и перемещать его в толще всей массы с определенной последовательностью.
Вибраторы с гибкими валами, погружаемые на заданную глубину, считаются более эффективными, чем поверхностные, потому что они обеспечивают равномерное распределение воздействия по всему объему раствора. Конструкция глубинных вибраторов состоит из нескольких деталей:

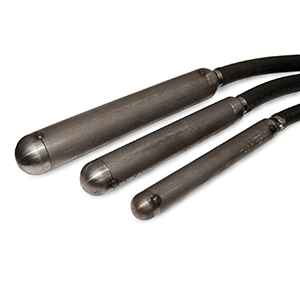

1. Вибронаконечник (оголовок, булава), погружаемый непосредственно в бетонную смесь. Он связан с эксцентриковым механизмом, обеспечивающим колебательные движения. Эффективность уплотнения зависит от частоты колебаний вибронаконечника и его диаметра. Частота может варьироваться от низкой до высокой, в зависимости от состава бетонной смеси. Важно подобрать оптимальную амплитуду вибрации, чтобы достичь качественного уплотнения без расслоения компонентов. 2. Двигатель устройства. Вибраторы могут быть оснащены различными типами приводов – электрическими, пневматическими, бензиновыми или дизельными, в зависимости от модели и предпочтений в эксплуатации. Электрическими моделями управляют через сеть или генератор. Пневматические устройства используют сжатый воздух, позволяя избежать воздействия электричества и идеально подходят для влажных условий. Бензиновые и дизельные приборы удобны для участков без доступа к электроснабжению и характеризуются мобильностью и высокой мощностью.

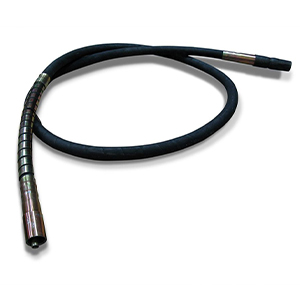

3. Гибкий вал. Металлический трос с нейлоновой, полимерной или каучуковой оплеткой. Используется для передачи вибрационного движения от привода к рабочему наконечнику вибратора. Конструкция вала позволяет ему изгибаться в различных направлениях. Он позволяет достигать участков, недоступных для прямого доступа, и обеспечивает более равномерное уплотнение бетона по всей его массе.
Согласно требованиям технологии, глубинные вибраторы для бетона используются как в неармированных, так и в армированных конструкциях. Когда оголовок инструмента вступает в контакт с арматурным каркасом, вибрации передаются на большие расстояния, а контакт между металлом и цементным связующим улучшается. Это способствует более равномерному распределению бетона вокруг арматурного каркаса и повышает качество связи между арматурой и бетоном. Вибраторы должны иметь защиту от перегрева и коррозионных процессов для обеспечения безопасности и длительной эксплуатации. Периодическое обслуживание и очистка обеспечивают надежную работу и предотвращение сбоев.
Технология применения

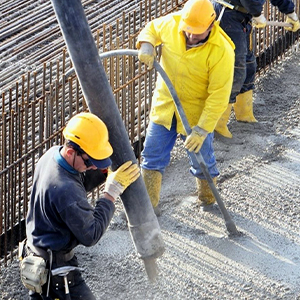

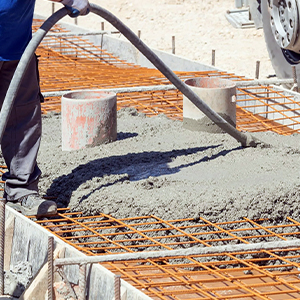

При эксплуатации глубинных вибраторов важно соблюдать технику погружения и перемещения устройства в бетоне, соблюдать интервалы времени между уплотнениями разных участков:
2. Скорость извлечения вибратора и продолжительность его работы в одной точке зависит от модели устройства и требуемой степени уплотнения.
3. Перемещение осуществляется на расстояние, соответствующее радиусу действия конкретного вибратора. Оптимальное время воздействия определяется на основе рекомендаций производителя и практического опыта работы с конкретной маркой бетона.
Эксплуатация глубинных вибраторов требует соблюдения определенных правил для обеспечения эффективности работы и безопасности. Важно учитывать диаметр вибрирующей иглы, следить за тем, чтобы не произошло погружение вибратора на слишком большую глубину. Необходимо использование защитной одежды, перчаток и очков, обеспечение надежной изоляции электрических компонентов при работе с электрическими вибраторами.
Виды виброуплотнителей для бетона
Метод вибрационного уплотнения применяется во всех видах строительства и производстве ЖБИ. Создано несколько видов вибраторов, позволяющих выбрать наиболее подходящий для конкретных условий работы, учитывая различные объемы и характеристики бетона. Независимо от конструкции, принцип действия всех вибраторов одинаков: распространение колебаний в растворе с целью вытеснения воздуха и равномерного распределения компонентов. Виброуплотнители классифицируются по разным признакам, включая тип привода и частоту колебаний. Существуют следующие частотные диапазоны:
2. Среднечастотные вибраторы: устройства работают с частотой 5000-10000 колебаний в диапазоне от 50 до 100 Гц. Они универсальны и подходят для большинства строительных задач, особенно при работе со средне плотным бетоном.
3. Высокочастотные вибраторы: приборы с частотой колебаний от 10000 (свыше 100 Гц) применяются для уплотнения тонкозернистого бетона и конструкций с плотной армированной рамой. Высокая частота обеспечивает эффективное уплотнение бетона в труднодоступных местах и между арматурными прутьями.

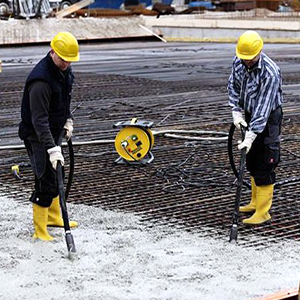

Электрические глубинные вибраторы
Электрические глубинные вибраторы отличаются высокой производительностью и могут применяться как в небольших, так и в крупных строительных проектах. Особенности эксплуатации электрических вибраторов включают в себя: необходимость подключения к источнику электропитания, важность соблюдения техники безопасности и подбор модели с учетом характеристик электросети и требований бетонной заливки.
Электрические вибраторы часто используются в стационарных условиях благодаря их тихому функционированию и отсутствию выхлопных газов, что делает их идеальными для работы в закрытых или плохо вентилируемых пространствах.

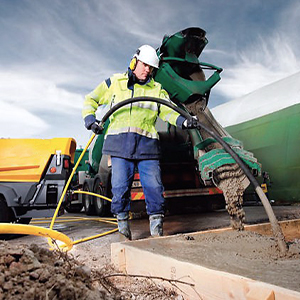

Пневматические глубинные вибраторы
Пневматические вибраторы подходят для сред с риском взрыва, так как они безопасны в таких условиях и не создают искры. Они запускаются сжатым воздухом, поступающим от компрессора. Преимущества их использования включают отсутствие искрообразования, простоту в обслуживании и управлении, а также долговечность.
Важно обеспечивать устройствам стабильный источник сжатого воздуха и следить за состоянием шлангов и соединений. Перед началом работы необходимо проверять оборудование на исправность, а после завершения работы - очищать рабочий наконечник от застывшего бетона для обеспечения бесперебойной работы в будущем.

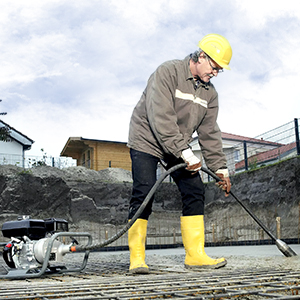

Глубинные вибраторы с ДВС
Бензиновые и дизельные устройства предпочтительны в полевых условиях, без доступа к электричеству. Они мобильны и мощны, но не подходят для замкнутых пространств из-за выхлопов. Эти приборы используют двигатель внутреннего сгорания, что позволяет эксплуатировать их в отдаленных местностях, на больших стройплощадках без электроснабжения.
Бензиновые вибраторы демонстрируют высокую автономность и портативность, а также просты в эксплуатации и обслуживании. При использовании необходимо регулярное техническое обслуживание, включая проверку уровня масла, состояния фильтра и свечи зажигания, а также чистку вибрирующего шланга. Необходимо соблюдать меры безопасности, такие как использование защитной экипировки и обеспечение хорошей вентиляции для предотвращения накопления бензиновых паров.
Поверхностные модели вибраторов также играют важную роль, особенно при заливке тонких слоев бетона на больших площадях, например, для стяжки или промышленных полов. В таких случаях использование погружных вибраторов неэффективно, и бетон требуется уплотнять только на поверхности.
Глубинные вибраторы не подходят для заливки тонких вертикальных стен, для этой цели разработаны наружные вибраторы, воздействующие на опалубку. Преобразователи частоты и напряжения обеспечивают надежную работу промышленных вибраторов, которые можно приобрести как с встроенными преобразователями, так и без них, в последнем случае преобразователь устанавливается отдельно между сетью питания и инструментом.
Лучшие марки вибраторов для бетона
На рынке представлены известные бренды глубинных вибраторов, среди которых:
- ENAR - испанский производитель, зарекомендовавший себя качеством и надежностью;
- VPK (ВПК) - отечественные вибраторы, сочетающие в себе доступность и эффективность;
- Robust – аппараты, отличающиеся удобством в использовании и долговечностью;
- Ниборит - производитель с широким ассортиментом виброоборудования;
- Technoflex - европейский бренд, предлагающий инновационные решения в области вибрации бетона

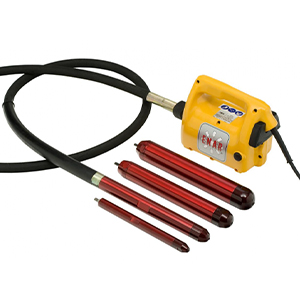

ENAR
Испанская компания ENAR, базирующаяся в Сарагосе, специализируется на производстве различных машин и оборудования для бетонных работ. Их линейка вибраторов включает в себя глубинные модели серии ROCKET, которые отличаются широким диапазоном мощности и производительности.
Большинство этих моделей оснащены встроенными преобразователями, что свидетельствует о высоком профессиональном уровне оборудования. Одной из характерных особенностей приборов являются компактные размеры, позволяющие проводить работы в труднодоступных участках.

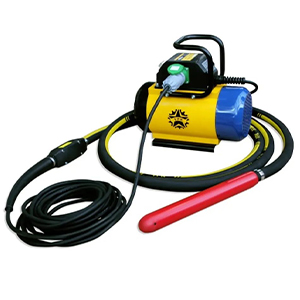

VPK (ВПК)
Бренд VPK (ВПК) известен в строительной индустрии своими выносливыми и долговечными пневматическими и механическими вибраторами, способными работать без перерыва на протяжении длительного времени. Кроме того, их ассортимент включает электрическую линейку вибраторов серии VPK Electron с встроенными преобразователями, что делает их популярными среди потребителей. Компания также выпускает преобразователи VPK_CV25M, гибкие валы, булавы и другие комплектующие для виброуплотнителей.

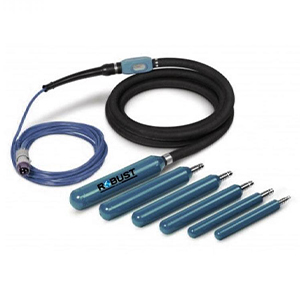

Robust
Оборудование от бренда Robust представлены механическими глубинными вибраторами с возможностью подключения преобразователя или со встроенным устройством. Доступен большой ассортимент моделей аппаратов и широкий диапазон диаметров булавы. Компания также выпускает преобразователи серии CAF, которые могут приобретаться отдельно и подходят для легкой интеграции с системами виброоборудования любой марки. Продукция Robust ориентирована на профессиональное использование в условиях повышенных нагрузок.
Ниборит
Компания Ниборит специализируется на продаже ведущих марок строительного оборудования и выпуске вибраторов под собственным брендом. Одним из основных преимуществ бренда является высокое профессиональное качество при доступной цене. Все модели виброуплотнителей оборудованы защитой от ударного тока (УЗО), а двигатели оснащены медной обмоткой для увеличения срока службы инструмента. На предприятии внедрена мощная система контроля качества, что исключает выпуск инструмента с даже незначительными дефектами на рынок.

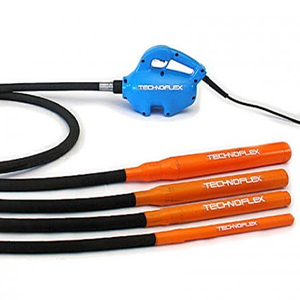

Technoflex
Под испанским брендом Technoflex выпускается профессиональное оборудование для укладки бетона, включая широкую линейку глубинных вибраторов. Этот производитель ориентирован на европейский рынок, его продукция выпускается в соответствии с производственными и климатическими условиями в России. Модели Technoflex соответствуют требованиям стандарта ISO-9001, аппараты рассчитаны на интенсивную эксплуатацию в промышленном строительстве.
Глубинные вибраторы являются важным инструментом в строительной индустрии, обеспечивая эффективное уплотнение бетона и повышение прочности конструкций. Разнообразие моделей и брендов позволяет выбрать оптимальное решение для конкретных условий и задач. Благодаря инновационным технологиям и строгому контролю качества, современные глубинные вибраторы обеспечивают надежность, производительность и безопасность в строительных процессах, делая их неотъемлемой частью успешного выполнения проектов любого масштаба.
