Как выбрать деревянные двутавровые балки для опалубки перекрытий

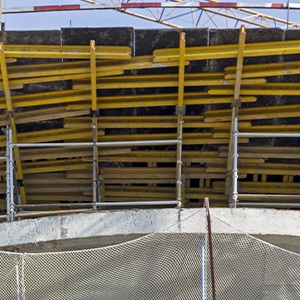

Для опалубки перекрытий используют деревянные двутавровые балки H20 высотой 0,2 м. Двутавры Tech, БДК и «Патриот» выпускаются длиной 2,5-4,5 м для комплектации опалубок перекрытий, балочно-ригельных систем и другого оборудования. Для предварительного подбора учитывают толщину плиты, площадь заливки, шаг стоек, высоту установки и количество рабочих циклов.

При неправильном шаге стоек, просадке основания или недостаточном опирании фанеры появляются прогибы, смещения и повреждения палубы. Размеры и характеристики элементов подбирают под схему сборки опалубки и условия работы на объекте.

Сравнительная таблица деревянных двутавровых балок

Для монолитных перекрытий используют балки H20 высотой 0,2 м. Модели Tech, БДК и «Патриот» различаются толщиной стенки и рабочими характеристиками.

Балки Tech, БДК и «Патриот» выпускают длиной в 2,5; 3; 3,3; 3,5; 3,6; 3,9; 4,2 и 4,5 м. Двутавры приобретают в комплекте со стойками, треногами, унивилками, фанерой и крепежом. Расчет раскладки учитывает толщину монолита, нагрузку от бетона, арматуры, палубы, людей и оборудования.

Балка H20 в опалубке перекрытия

Деревянная двутавровая балка принимает нагрузку от палубы и передает на стойки. До набора бетоном прочности опалубка работает как временная несущая система, поэтому расчетная схема и качество опирания не менее значимы, чем характеристики балки.

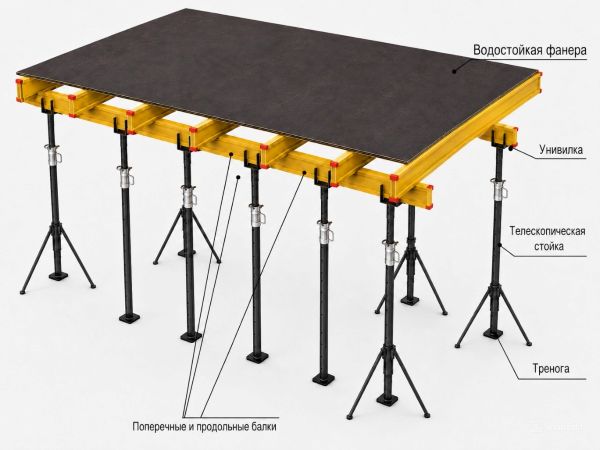

Нагрузка передается по следующей схеме:

• свежий бетон заливается на фанеру, палуба принимает массу бетонной смеси, арматуры, людей и инструмента, края без опоры могут вызвать дефекты до распалубки;
• фанера передает нагрузки на двутавровые балки, удерживающие плоскость палубы и распределяющие нагрузку по опорам;
• балки распределяют на стойки, унивилки и треноги, выставленные по расчетной схеме (произвольное увеличение шага повышает нагрузку на балку);
• нагрузка передается от стоек на основание, рыхлая или неровная площадка может просесть и вызвать перекос всей системы.

Верхняя и нижняя полки воспринимают основные усилия, стенка удерживает геометрию двутавра. Эта конструкция обеспечивает жесткость при сравнительно небольшом весе.

Преимущества двутавровых балок в опалубке перекрытий

Двутавровые балки подходят для систем, которые собирают, демонтируют и переставляют между картами заливки.

Стабильная геометрия, единая высота H20 и набор стандартных длин упрощают раскладку и повторную сборку.

• снижение физической нагрузки на монтажников за счет удобного переноса, подъема и перестановки балок при переходе на следующую карту заливки;
• ровное основание под палубу при использовании исправных балок и правильной установке стоек;
• быстрая повторная сборка благодаря единой высоте и стандартным длинам элементов;

Удобная раскладка основных полей, доборных зон, краев у стен и участков вокруг проемов возможна за счет балок длиной 2,5-4,5 м.

Сравнение балок Tech, БДК и «Патриот»

Все три варианта имеют двутавровую форму, высоту H20 и общий диапазон длин. Основные различия связаны с толщиной стенки и рабочими характеристиками:

1. Деревянная балка Tech для опалубки со стенкой 27 мм применяется в стандартных схемах опалубки перекрытий. Набор доступных длин позволяет сочетать элементы для основных полей и доборных зон.
2. Балка БДК для опалубки со стенкой 27 мм предназначена для систем опалубки перекрытий. В характеристиках указана допустимая поперечная нагрузка 11 кН. При подборе учитывают толщину плиты, шаг опор, высоту установки и состояние основания.
3. Балка для опалубки «Патриот» отличается стенкой 24 мм при высоте 0,2 м и полке 40 мм. Ее используют на стандартных участках по расчетной схеме с учетом нагрузки, состояния элементов и количества рабочих циклов.

Как подобрать длину и количество балок

Количество балок нельзя рассчитывать только по площади перекрытия. На расход и набор длин влияют проемы, колонны, шахты, края у стен, шаг стоек, схема главных и второстепенных балок и темп заливки. Для расчета потребуются следующие данные:

• площадь перекрытия для определения общего количества балок, фанеры, стоек и комплектующих;
• конфигурация участка с учетом проемов, колонн, шахт и сложных краев, увеличивающих количество доборных элементов;
• толщина плиты, от которой зависит нагрузка на палубу, балки и стойки;
• шаг опор, назначенный по расчетной схеме;
• высота установки, влияющая на выбор стоек и устойчивость временной системы;
• темп заливки, определяющий количество одновременно собранных карт;
• условия на объекте, включая ограничения на перенос и монтаж длинных элементов.

Слишком короткие балки увеличивают количество стыков и замедляют монтаж. Слишком длинные неудобны на тесной площадке и участках сложной геометрии.

Для основных полей часто используют длины 3,6-4,5 м, для доборных зон у стен и проемов - 2,5-3,3 м. Комплект из нескольких длин позволяет сократить подрезку и упростить раскладку.

Что проверить при монтаже до заливки

Монтаж начинается с подготовки основания и установки стоек. Ошибка на нижнем уровне вызывает перекос всей системы, поэтому до бетонирования проверяют основание, стойки, опирание балок, палубу и рабочую зону. Монтаж выполняют в следующей последовательности:

• подготовить основание под стойки, очистить поверхность от мусора и проверить ее на устойчивость и локальные просадки;
• установить стойки с расчетным шагом, зафиксировать треногами или другими предусмотренными элементами и выверить по высоте;
• уложить главные балки без перекоса, случайного смещения и опирания на ненадежные точки;
• разложить второстепенные балки с соблюдением шага, предусмотренного схемой опалубки;
• проверить плоскость и устранить перепады, ступени и подвижные участки;

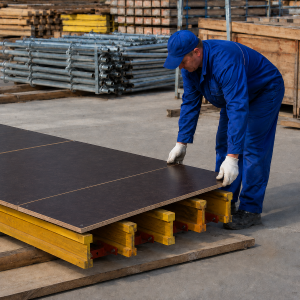

• уложить фанеру с надежным опиранием краев и стыков;
• осмотреть опирание балок, стойки, фиксацию элементов, состояние фанеры, проходы и рабочую зону перед бетонированием.

Подвижность балки при легком ударе указывает на слабое опирание, перекос или ошибку при установке стойки. Причину устраняют до укладки фанеры и подачи бетона.

Чем опалубочная балка отличается от балки перекрытия

Двутавровые деревянные балки используют и как временные элементы опалубки, и как постоянные несущие конструкции здания. Это изделия разного назначения.

Опалубочная балка H20 воспринимает нагрузку до набора бетоном прочности, затем демонтируется, очищается и используется повторно. Для нее важны оборачиваемость, стойкость к монтажным нагрузкам и совместимость с элементами опалубки.

Балку постоянного деревянного перекрытия подбирают по проекту с учетом нагрузок, узлов опирания, прогибов, пожарной защиты, звукоизоляции и условий эксплуатации. Опалубочную балку H20 нельзя считать готовой заменой конструкционного элемента здания.

Частые ошибки при выборе и монтаже

Ошибки часто связаны с несколькими решениями одновременно. Комплект подбирают без схемы, увеличивают шаг стоек, используют поврежденные элементы или проверяют только верхнюю плоскость палубы. При нагрузке эти недочеты складываются и приводят к перекосу или провисанию системы. Чаще всего встречаются следующие ошибки:

• расчет количества только по площади без учета проемов, краев, доборных зон и фактического шага балок;
• использование одной длины на всем объекте, хотя для основных полей и сложных участков нужны разные элементы;

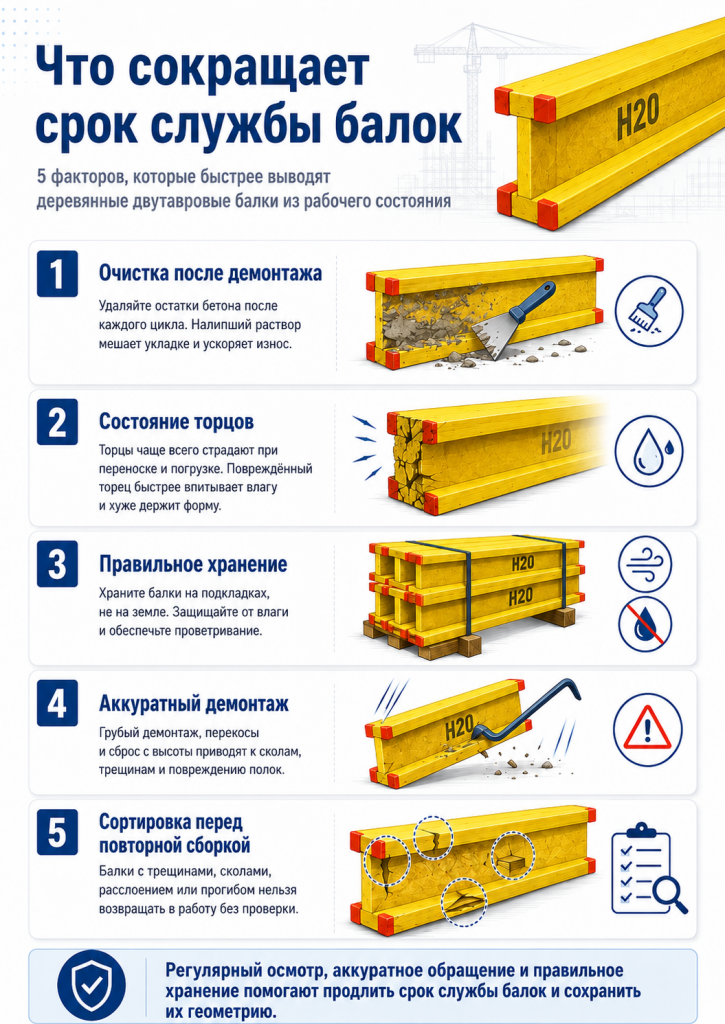

• отсутствие проверки торцов и полок, повреждения которых ухудшают опирание и сокращают ресурс балки;
• хранение на грунте, приводящее к увлажнению, загрязнению и нарушению геометрии элементов;
• повторное использование без осмотра на наличие трещин, прогиба и повреждений стенки;
• игнорирование состояния основания под стойками, просадка которого вызывает перекос опалубки.

До бетонирования проверяют всю цепочку передачи нагрузки: от основания и стоек до балок, палубы и стыков фанеры.

Какая высота у стандартной деревянной балки для опалубки?

Стандартная высота балок Tech, БДК и «Патриот» - 0,2 м. Такой формат обозначают H20 и используют в опалубке перекрытий.

Чем БДК отличается от «Патриот»?

Обе балки имеют высоту 0,2 м и полку 40 мм. Толщина стенки БДК составляет 27 мм, «Патриот» - 24 мм. Остальные параметры оценивают вместе со схемой опалубки, шагом стоек и нагрузкой.

Какую длину балки выбрать?

Для основных полей часто используют балки 3,6-4,5 м, для доборных зон - 2,5-3,3 м. Точный набор определяют по плану перекрытия, расположению проемов, шагу стоек и карте заливки.

Можно ли заменить опалубочную балку обычным деревянным элементом?

Для монолитного перекрытия используют элементы, рассчитанные на работу в составе опалубочной системы. Обычные деревянные балки могут различаться по геометрии и прочности и не всегда рассчитаны на повторные рабочие циклы.

Что проверять перед повторным использованием балок?

Осматривают торцы, полки и стенку, проверяют наличие трещин, сколов, расслоений, заметного прогиба и следов сильного увлажнения. Поврежденные элементы возвращают в схему только после отдельной проверки.

Какие данные нужны для подбора комплекта?

Для подбора нужны площадь перекрытия, толщина плиты, высота установки, план или схема участка, темп заливки и перечень комплектующих. По этим данным рассчитывают балки, стойки, фанеру, треноги и унивилки.

Модель, длины и количество балок определяют по схеме опалубки, нагрузке и конфигурации перекрытия. Tech и БДК имеют стенку 27 мм, у «Патриот» 24 мм. Пригодность каждого варианта проверяют по расчетной раскладке.
