Сколько циклов выдерживает ламинированная фанера

Ламинированная фанера контактирует с бетонной смесью, воспринимает монтажные нагрузки, проходит распалубку, очистку и повторную установку. В стеновых щитах лист остается закрепленным на каркасе, в опалубке перекрытий его переносят, раскраивают и укладывают заново. Различия в эксплуатации влияют на скорость износа пленки, торцов и древесной основы. Поэтому перед повторным применением учитывают количество выполненных заливок и фактическое состояние палубы.

Что означает оборачиваемость ламинированной фанеры

Технические требования к ламинированной (облицованной) фанере (обозначается в каталогах ФОФ, ФОБ) установлены ГОСТ Р 53920-2010. Стандарт определяет марки и сорта поверхностей, размеры, физико-механические показатели, прочность приклеивания пленки и устойчивость покрытия к воздействию пара, щелочи и цемента. Но плотность термореактивной пленки не определяет количество циклов. На срок службы влияют качество основы, сцепление покрытия с листом, герметичность кромок и соблюдение технологии работ.

По ГОСТ 34329-2017 оборачиваемость представляет собой количество использований опалубки, то есть циклов бетонирования, определенное по опыту эксплуатации, статистическим данным или расчетом. Один оборот фанерной палубы соответствует одному применению для бетонирования. Подготовка поверхности, распалубка, очистка и повторная установка сопровождают этот цикл и влияют на возможность дальнейшей работы. Значения приведены для одной рабочей стороны и относятся к фанере в составе формообразующих элементов опалубки:

Ресурс определяется состоянием древесно-слоистой основы и защитного покрытия. Фенольная пленка на поверхности ламинированной фанеры снижает водопоглощение рабочей поверхности и защищает шпон от прямого контакта с влагой и цементной средой. При повреждении покрытия вода проникает в основу через царапины, торцы, резы, отверстия и зоны крепления.

Лист иногда сохраняет требуемую жесткость после того, как рабочая сторона начинает оставлять на бетоне следы крепежа, царапин и локальных дефектов пленки. Техническая пригодность фанеры и качество формообразующей поверхности в таком случае исчерпываются в разное время.

Как меняется ресурс фанеры в разных условиях применения

На фактическую оборачиваемость влияют количество перемещений отдельного листа, схема опирания, раскрой, крепление и требования к готовой бетонной поверхности.

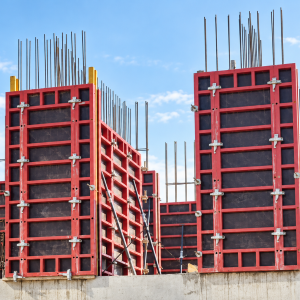

Стеновая щитовая опалубка

В крупнощитовых и мелкощитовых системах фанера закреплена на металлическом каркасе. Рама поддерживает геометрию листа. Палубу переносят вместе со щитом. Количество отдельных операций с фанерой сокращается, если ее не демонтируют при каждом обороте.

Основные повреждения возникают около крепежа, технологических отверстий, стыков и наружных кромок. Нижняя часть щита сильнее загрязняется цементным молоком и чаще получает удары при установке, распалубке и очистке.

Сохранность покрытия, герметизация торцов и аккуратное отделение щита от бетона позволяют приблизить фактический ресурс к показателю, предусмотренному для соответствующего класса опалубки.

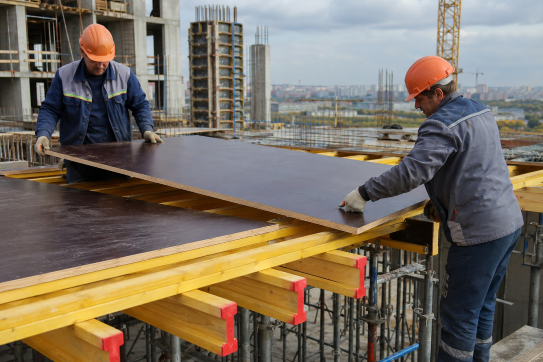

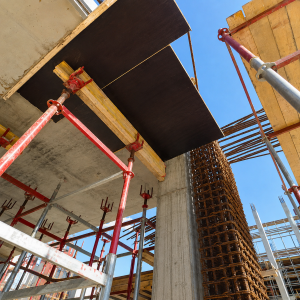

Опалубка перекрытий

Фанера для опалубки перекрытий образует горизонтальную палубу и опирается на балки, которые передают нагрузку на стойки, рамы или другие поддерживающие элементы. Толщину листа и шаг балок назначают по расчетной нагрузке и допустимому прогибу.

До бетонирования на поверхности собирают арматурный каркас, по палубе перемещаются рабочие, на ней размещают инструмент и материалы. После набора бетоном распалубочной прочности листы снимают, очищают, переносят и укладывают на следующей захватке. Эти операции повышают риск царапин, сколов и повреждения углов.

Раскрой под проемы, края перекрытия и геометрию захваток увеличивает суммарную длину открытых кромок. Каждый новый рез снижает влагостойкость листа до восстановления торцевой защиты. По этой причине ресурс съемной палубы перекрытия часто ниже ресурса фанеры, постоянно закрепленной в стеновом щите.

Колонны, фундаменты и доборные участки

При формировании колонн, фундаментов, торцов стен и нестандартных элементов листы часто раскраивают на небольшие детали. По мере уменьшения фрагмента растет доля открытых торцов, углов и мест крепления относительно его площади.

Ресурс таких элементов чаще ограничивают разбухшие кромки, разрушенные отверстия и сколы углов. Центральная часть ламинированной поверхности при этом может сохраняться лучше. Возможность повторной установки зависит от размеров добора, состояния его геометрии и требований к поверхности бетона.

Фактическую оборачиваемость определяет интенсивность механических воздействий, число операций с отдельным листом, раскрой, защита торцов и требования к монолитной поверхности.

От чего зависит количество циклов

Листы одинаковой толщины могут иметь разный ресурс из-за различий в древесной основе, качестве шпона, клеевом соединении и защитном покрытии. На оборачиваемость влияют:

• порода и качество шпона в древесной основе;
• прочность клеевого соединения и отсутствие внутренних расслоений;
• износостойкость и целостность пленочного покрытия;
• качество заводской и последующей защиты торцов;
• количество резов, отверстий и зон крепления;
• механические воздействия при армировании, монтаже и перемещении;
• характер распалубки и способ очистки;
• повторное увлажнение, условия хранения и транспортирования.

Каждый распил открывает структуру шпона. Свежую кромку и стенки отверстий следует сразу закрывать составом, который производитель фанеры допускает для торцевой герметизации. Цельная палуба в щите поэтому работает иначе, чем листы перекрытия, которые регулярно раскраивают и перемещают.

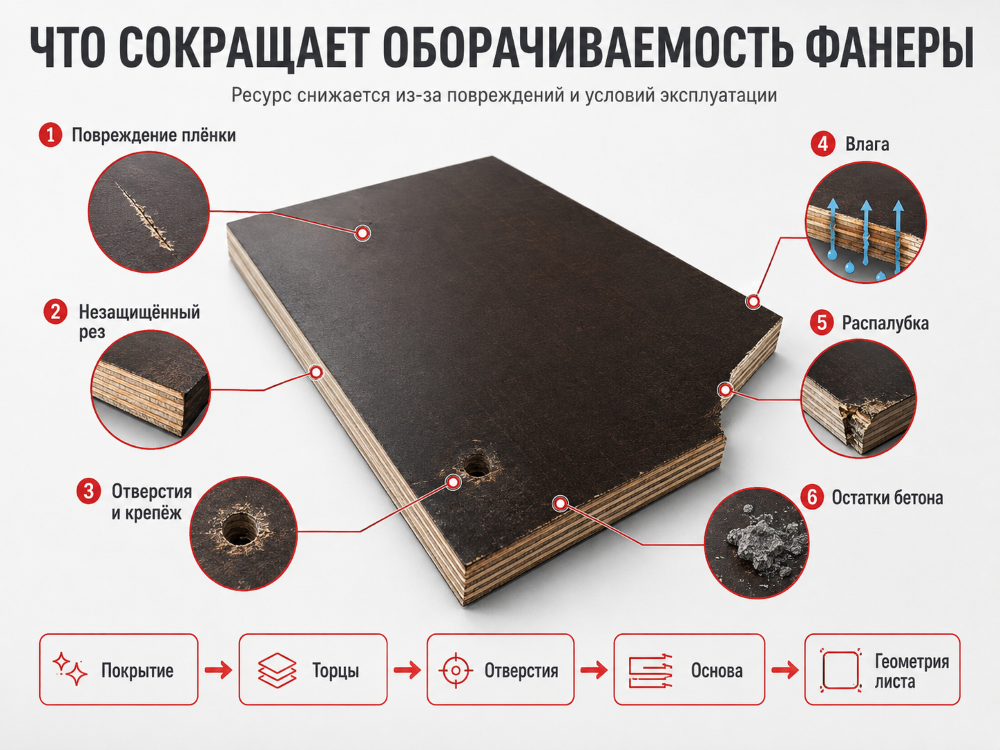

От чего снижается ресурс фанерных листов

Оборачиваемость снижается при повреждении защитного слоя, проникновении влаги в шпон и нарушении геометрии листа. Большая часть преждевременного износа связана с операциями на строительной площадке.

Повреждение покрытия

Глубокие царапины, сколы и отслаивание пленки открывают древесную основу для воды и компонентов бетонной смеси. Небольшой поверхностный след иногда сохраняет допустимое состояние в текущем цикле. При очистке и повторном увлажнении его границы способны расширяться. Дефект покрытия оценивают с учетом глубины, площади и отпечатка, который он оставляет на бетоне.

Распалубка

Удары, падение листов и поддевание рабочей поверхности металлическим инструментом повреждают пленку, углы и верхний слой шпона. Щиты следует отделять предусмотренными конструкцией приспособлениями. ГОСТ 34329-2017 запрещает использовать подъемные механизмы для срыва опалубки со схватившегося бетона.

Остатки бетона

Затвердевшие наплывы требуют сильного механического воздействия и повышают риск пореза покрытия. Палубу очищают после распалубки, пока загрязнения удаляются без ударов и шлифования. Свежий налет снимают пластиковым или деревянным скребком. Зубила, арматура и острые металлические кромки сокращают ресурс.

Разделительный состав

Равномерный тонкий слой разделительного состава уменьшает сцепление бетона с палубой и облегчает распалубку. Состав наносят на очищенную поверхность по инструкции производителя, без луж и пропусков. Избыточный расход не увеличивает оборачиваемость и может ухудшить внешний вид бетонной поверхности.

Влага

Вода проникает в шпон через негерметизированные резы и отверстия, поврежденные торцы, глубокие царапины и участки отслаивания пленки. При повторных циклах увлажнения и высыхания кромки набухают, клеевые швы испытывают дополнительные напряжения, расслоение распространяется вглубь листа.

Хранение и транспортирование

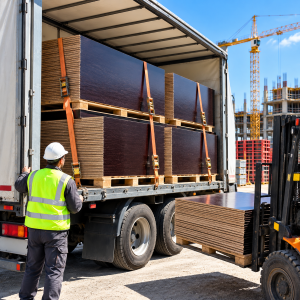

Износ продолжается между циклами бетонирования. Листы хранят горизонтально на ровных подкладках, защищают от осадков и контакта с грунтом, при перемещении не волочат по рабочей поверхности. Несовпадающие опоры в штабеле, удары по углам и длительное атмосферное увлажнение вызывают деформацию и сокращают остаточный ресурс независимо от числа выполненных заливок.

Влияет ли толщина фанеры на количество циклов

Толщина определяет жесткость палубы и ее работу между опорными элементами. Для перекрытий ее назначают с учетом толщины бетонируемой конструкции, шага балок и стоек, расчетной нагрузки и допустимого прогиба.

Недостаточная жесткость увеличивает прогиб, нагрузку на крепеж и риск повреждения кромок на опорах. Корректно выбранная толщина косвенно помогает сохранить лист. Отдельной нормы оборачиваемости для фанеры 18 или 21 мм ГОСТ 34329-2017 не устанавливает.

Толщина 21 мм сама по себе не повышает оборачиваемость по сравнению с 18 мм. После выбора толщины по расчету срок службы в большей степени определяют основа, пленка, торцевая защита, раскрой, распалубка, очистка и хранение. Одинаковая толщина двух листов не означает одинаковую оборачиваемость.

Какая фанера используется для опалубки

Для палубы опалубки 1 и 2 классов ГОСТ 34329-2017 предусматривает облицованную, то есть ламинированную, березовую фанеру. Для 2 класса допускается комбинированная облицованная фанера. Рабочие поверхности фанеры в опалубке этих классов должны иметь водостойкое покрытие, пропитку или другую защитную обработку. Торцы требуется защищать герметиком от влаги и механических повреждений.

Конкретную позицию подбирают по документам производителя: СТО, ТУ, паспорту или карточке товара. Проверяют породу и строение шпона, качество склеивания, прочность при изгибе, допуски по толщине, тип поверхности, обработку торцов и заявленную оборачиваемость. Указанный в документации ГОСТ применяют только к продукции, для которой он действительно заявлен изготовителем. В монолитном строительстве распространены листы толщиной 18 и 21 мм, точное значение выбирают по конструкции системы, схеме опирания и нагрузке.

Гладкая ламинированная фанера

Гладкая ламинированная поверхность применяется для непосредственного контакта с бетонной смесью при устройстве стен, колонн, фундаментов и перекрытий. Целая пленка снижает водопоглощение и облегчает очистку бетонной поверхности.

Обозначения F/F и F1/F1 используют для указания гладкого покрытия с двух сторон. Точную систему маркировки следует проверять в документации производителя. При выборе учитывают тип поверхности, толщину, формат, конструкцию листа, состояние покрытия и торцов, предполагаемый режим эксплуатации и требования к бетону.

Можно ли использовать вторую сторону

Двустороннее ламинирование позволяет рассматривать вторую поверхность как рабочую, если она сохранила целостность и подходит для предусмотренной конструкции опалубки. Удвоение указанного ресурса заранее закладывать нельзя. После эксплуатации первой стороны на листе остаются сквозные отверстия, резы, повреждения торцов, разрушенные зоны крепления и возможная деформация. Все эти дефекты влияют на обе поверхности. Перед переворотом проверяют пленку второй стороны, плоскостность, состояние кромок и отверстий. В рамной щитовой системе учитывают способ крепления палубы к каркасу: повторный монтаж не должен ослаблять зоны крепежа или нарушать положение формообразующей поверхности.

Когда фанера достигает предельного состояния

Количество выполненных заливок показывает историю эксплуатации. Перед следующим циклом палубу осматривают. Предельное состояние наступает при утрате хотя бы одного свойства, обязательного для конкретной опалубки: несущей способности, жесткости, геометрии или требуемого качества формообразующей поверхности. К характерным признакам значительного износа относятся:

• расслоение древесной основы;
• разбухание кромок;
• нарушение плоскостности;
• крупные повреждения и отслаивание покрытия;
• глубокие сколы и трещины;
• разрушение зон крепления;
• деформация краев листа.

Механически работоспособный лист исключают из основной палубы, если царапины, стыки или следы крепления воспроизводятся на бетоне и нарушают требования к монолитной поверхности. Возможность применения на участке с другими требованиями оценивают по проекту производства работ, инструкции на опалубку и фактическому состоянию фанеры.

Основной принцип оценки оборачиваемости

Оценку проводят для конкретного листа в составе конкретной опалубочной системы. Сначала проверяют соответствие толщины и схемы опирания проекту, затем осматривают пленку, торцы, отверстия, зоны крепления и геометрию. После этого сопоставляют состояние палубы с требованиями к поверхности бетона на следующем участке.

Щитовая опалубка стен, балочно-ригельные системы и опалубка перекрытий обладают разным ресурсом. Нормативное или заявленное количество циклов используют как исходный показатель ресурса. Допуск к следующему обороту определяется результатами осмотра и требованиями эксплуатационной документации.

Почему фактический ресурс различается

Два одинаковых листа после равного количества бетонирований могут находиться в разном состоянии. Один лист остается в защищенном стеновом щите, второй многократно раскраивают, сверлят, переносят и очищают от затвердевшего бетона. Различаются площадь повреждений, увлажнение кромок, состояние клеевых швов и точность геометрии.

Для контроля ресурса полезно вести учет циклов по щиту или комплекту палубы и фиксировать ремонт, герметизацию новых резов, замену крепежа и переворот листа. Такая запись связывает число заливок с выполненными работами. Осмотр выявляет текущее состояние. Корректная оценка строится по последовательности:

1. Определяют тип и характеристики фанеры.
2. Учитывают вид опалубочной системы.
3. Уточняют вид бетонируемой конструкции.
4. Оценивают условия эксплуатации.
5. Проверяют состояние покрытия и торцов.
6. Сопоставляют состояние палубы с требованиями к поверхности бетона.

Количество циклов помогает планировать потребность в фанере и стоимость одного оборота. Остаточный ресурс определяют по совокупности нормативных требований, документации производителя и результатов осмотра.

Вопросы и ответы

Сколько циклов выдерживает ламинированная фанера?

По ГОСТ 34329-2017 показатели для фанеры при использовании одной стороны находятся в диапазоне от 10 оборотов в зависимости от типа и класса опалубки. Для отдельных материалов производитель или поставщик может заявлять иной ресурс (до 40 циклов для F1/F1 с одной стороны плиты). Возможность следующего применения подтверждают осмотром листа.

Почему одна и та же фанера может иметь разный ресурс?

В стеновом щите лист обычно остается закрепленным на каркасе. В опалубке перекрытий он подвергается армированию, ходовым нагрузкам, переноске, раскрою и повторному монтажу. Интенсивность повреждения покрытия и кромок поэтому различается.

Какая фанера используется для опалубки?

Для формообразующей поверхности применяют гладкую ламинированную фанеру с характеристиками, подтвержденными документацией производителя. Для палубы опалубки 1 и 2 классов ГОСТ 34329-2017 предусматривает ламинированную березовую фанеру. В опалубке 2 класса допускается комбинированная облицованная фанера. Толщину и схему опирания назначают расчетом.

Увеличивает ли толщина 21 мм количество циклов по сравнению с 18 мм?

Прямой зависимости нет. Толщина влияет прежде всего на жесткость палубы и допустимый шаг опор. Оборачиваемость определяется конструкцией листа, состоянием покрытия, торцов и отверстий, способом распалубки, очисткой и хранением.

Можно ли определить остаточный ресурс по количеству заливок?

По одной цифре определить остаточный ресурс нельзя. После одинакового числа циклов листы могут иметь разную степень износа. Перед повторным применением проверяют пленку, древесную основу, кромки, отверстия, зоны крепления и плоскостность.
