Транспортная фанера для пола фургона, прицепа и грузовой платформы

Транспортный пол воспринимает распределенные и локальные нагрузки, вибрацию, воздействие колес тележек, абразивных загрязнений и влаги. При подборе фанеры оценивают всю конструкцию настила: опорную схему, свободные пролеты, расположение стыков, направление укладки листов, условия погрузки и состояние открытых кромок.

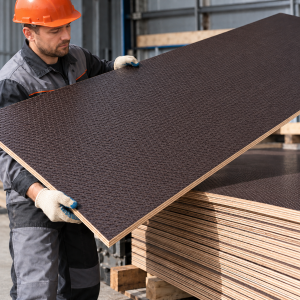

Какую фанеру называют транспортной

Транспортной фанерой называют ламинированные плиты, рассчитанные на устройство полов и настилов в транспортных и погрузочных конструкциях. Для таких задач применяют березовые панели с фенольным пленочным покрытием и рельефным сетчатым рисунком.

Требования к облицованной березовой фанере повышенной водостойкости, предназначенной в том числе для транспортного машиностроения, устанавливает ГОСТ Р 53920-2010. Стандарт предусматривает марку ФОБ-F/W: одна сторона имеет гладкую пленочную поверхность, другая сетчатую. Производители специализированной фанеры относят такие панели к материалам для полов:

• фургонов;
• грузовых автомобилей;
• прицепов и полуприцепов;
• транспортных платформ;
• вагонов;
• погрузочных участков.

Сетчатая рабочая поверхность повышает сцепление на участках, где по настилу перемещаются люди, паллеты, ящики, тележки и другое оборудование. Такие панели выпускают специально для автомобильных полов, грузовиков, прицепов и транспортных платформ.

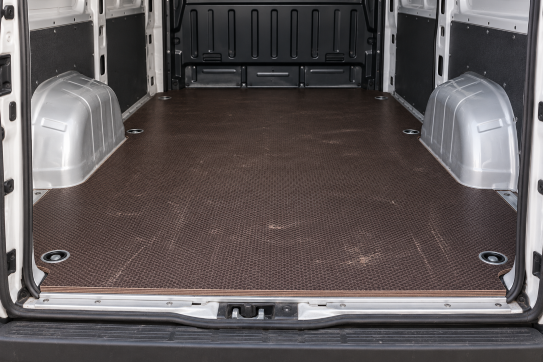

Чем условия работы пола отличаются в фургоне, прицепе и на платформе

Требования к настилу определяются условиями эксплуатации, характером нагрузки и конструкцией основания. Тип транспортного средства дает только исходный ориентир.

Два фургона одинаковой грузоподъемности могут требовать разного настила. При перевозке груза на паллетах основная нагрузка распределяется через опорные зоны. При ежедневном движении роликовых тележек дополнительно изнашивается покрытие по траекториям колес.

Для транспортной фанеры важна устойчивость к абразивному и роликовому износу. Тележки, погрузочное оборудование и колеса воздействуют на лицевое покрытие и создают локальные нагрузки на сам настил.

Почему для пола используют сетчатую поверхность

Гладкая ламинированная фанера и фанера с сеткой могут иметь сходную основу, при этом рельеф поверхности определяет условия использования панели.

На транспортном полу сетчатое тиснение увеличивает сцепление при перемещении людей, паллет, ящиков и другого груза. В технической документации производителей такие покрытия обозначаются как противоскользящие или фрикционные поверхности для транспортного применения. В обозначениях транспортной фанеры применяется сочетание F/W:

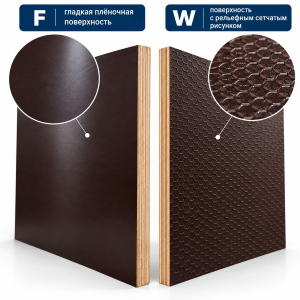

• гладкая пленочная поверхность F;
• поверхность с рельефным сетчатым рисунком W.

Для пола рабочей обычно размещают сторону с тиснением. Сетчатый рисунок повышает сцепление поверхности, при этом груз в автомобиле закрепляют в соответствии с требованиями к перевозке.

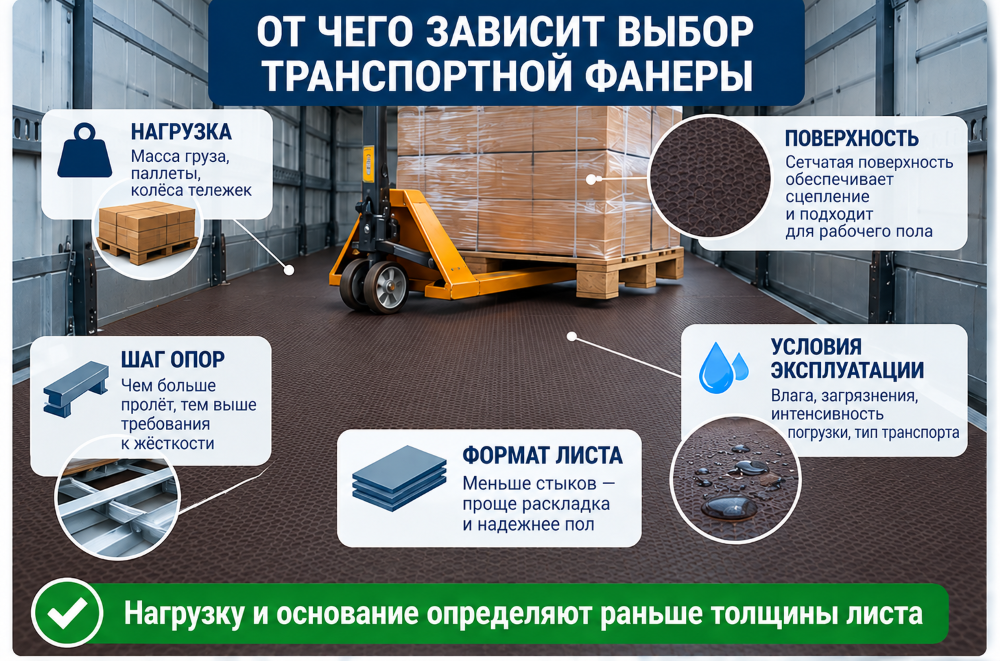

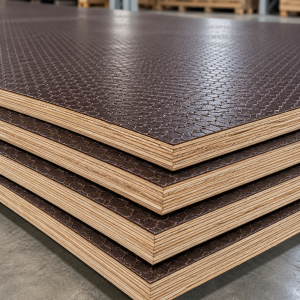

Как выбрать толщину транспортной фанеры

Толщину транспортной фанеры выбирают вместе с опорной схемой пола и расчетной нагрузкой. Само значение в миллиметрах без данных об основании не позволяет оценить пригодность панели. На жесткость и надежность настила влияют:

• нагрузка, общий вес груза и распределение усилий по поверхности;
• расстояние между опорами, увеличение свободного пролета повышает требования к жесткости панели;
• точечное воздействие, ножки оборудования, небольшие колеса тележек и отдельные опоры груза передают усилие на ограниченную площадь;
• конструкция панели, разные исполнения фанеры одинаковой номинальной толщины рассчитаны на разные условия эксплуатации;
• направление укладки с учетом схемы опор.

Транспортная фанера выпускается в широком диапазоне толщин. ГОСТ Р 53920-2010 содержит номинальные толщины облицованной фанеры от 6,5 до 30 мм и допускает изготовление других толщин по условиям договора. В специализированных транспортных решениях производителей встречаются более толстые панели, включая исполнения до 40 мм. Нужную толщину определяют по конкретной конструкции пола и допустимой нагрузке.

Почему толщина не является единственным критерием

Увеличение толщины обычно повышает жесткость настила и одновременно увеличивает его массу. Для коммерческого транспорта собственный вес пола влияет на массу конструкции и полезную нагрузку.

Избыточно толстый лист не устраняет недостатки опорной схемы, слишком большой свободный пролет или неудачное расположение стыков. Последовательность подбора удобнее строить так:

• нагрузка;
• расположение опор;
• требуемая жесткость;
• толщина панели.

При замене старого настила толщину снятого листа используют как исходный ориентир. Одновременно проверяют состояние каркаса и схему опирания, поскольку предыдущий пол мог быть установлен с ошибками или основание могло измениться после ремонта.

Как формат листа влияет на количество стыков

Формат транспортной фанеры влияет на раскрой, число соединений и расположение кромок относительно элементов каркаса. Крупноформатные панели позволяют уменьшить количество стыков на площади пола. Перед заказом измеряют:

• длину и ширину настила;
• положение продольных и поперечных элементов основания;
• колесные арки;
• выступы и ниши;
• технологические отверстия;
• места будущего крепления;
• расположение стыков.

Формат выбирают так, чтобы листы рационально раскладывались по существующему основанию, кромки имели необходимую опору, а в настиле не появлялись узкие вставки и лишние соединения.

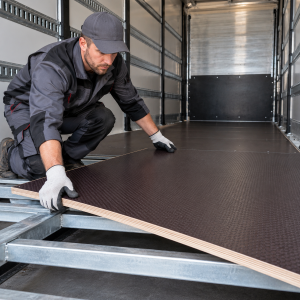

Стык листов и участки опоры

Для транспортного пола принципиально правильное опирание кромок. Стык двух панелей размещают на элементе каркаса, чтобы соединение воспринимало эксплуатационную нагрузку через основание.

В инструкциях по устройству транспортных полов производители указывают поддержку панелей по всем четырем сторонам и размещение соединений на опорах. Свободная кромка между элементами каркаса сильнее деформируется под колесом тележки, опорой груза или другой локальной нагрузкой.

Схему раскроя согласуют со схемой каркаса. Если выбранный формат оставляет стык между опорами, корректируют раскладку листов или конструктивное решение основания.

Что происходит с фанерой после раскроя

Заводская ламинация защищает лицевую поверхность панели. После распила открывается древесная структура торца, поэтому обработанные кромки требуют повторной герметизации. Особое внимание требуется:

• продольным и поперечным резам;
• отверстиям;
• вырезам под арки;
• местам выборки материала;
• поврежденным заводским кромкам.

Производители транспортных напольных панелей рекомендуют наносить кромочную защитную краску на необработанные поверхности после механической обработки; в отдельных руководствах указано минимум два слоя. Пленка на лицевой стороне не защищает открытый торец, поэтому качество раскроя и последующая защита кромок напрямую влияют на влагостойкость настила.

Как крепят плиты к основанию

Крепеж выбирают по конструкции платформы, материалу каркаса и техническому решению производителя транспортного средства. Для фанерных полов применяют механические крепления, а в отдельных системах также клеевые технологии. При механическом монтаже учитывают:

• опору под кромками листа;
• положение крепежа относительно края;
• подготовку отверстий;
• отсутствие выступающих головок;
• защиту мест крепления;
• возможность температурно-влажностных перемещений панелей.

Руководства по монтажу транспортных полов предусматривают технологические зазоры между панелями, герметизацию соединений эластичным материалом и защиту крепежных участков. Размер зазоров, шаг крепежа и расстояние от крепежа до кромки принимают по документации выбранной фанеры и конструкции пола.

Почему покрытие не защищает полностью от воды

Ламинированная транспортная фанера рассчитана на эксплуатацию при повышенной влажности. Для облицованной березовой фанеры по ГОСТ Р 53920-2010 применяется основа повышенной водостойкости и пленка на основе термореактивных полимеров. При эксплуатации контролируют:

• поврежденные края;
• открытые отверстия;
• незапечатанные места раскроя;
• постоянное скопление воды;
• повреждения ламинации;
• негерметичные стыки.

Наиболее уязвимы участки с нарушенным защитным слоем. Для открытых грузовых платформ и прицепов, регулярно находящихся под осадками, особенно важны защита торцов, герметизация соединений и своевременный ремонт поврежденного покрытия.

Что означает плотность ламинирующей пленки

Термином «плотность пленки» называют массу поверхностного покрытия на единицу площади, указанную в г/м². Этот показатель характеризует количество материала покрытия, однако сам по себе не определяет ресурс транспортного пола. На фактическую стойкость поверхности влияют:

• состав покрытия;
• количество слоев;
• тип рельефа;
• основа панели;
• характер абразивной нагрузки;
• движение колес;
• загрязнения;
• условия очистки.

Технические данные производителей показывают различия в стойкости покрытий к истиранию и роликовому износу. Поэтому массу пленки оценивают вместе с конструкцией панели, характеристиками покрытия и условиями эксплуатации.

Толщина фанеры в первую очередь связана с жесткостью и несущей способностью настила. Поверхностное покрытие определяет сопротивление износу, воздействию влаги и условия сцепления в рабочей зоне.

От чего изнашивается пол транспорта

Пол фургона воспринимает статические, динамические и абразивные воздействия. Существенную эксплуатационную нагрузку создают:

• колеса тележек;
• перемещение паллет;
• погрузочные операции;
• песок и абразивная грязь;
• ударное перемещение груза;
• вода и дорожные загрязнения;
• повреждения при загрузке;
• регулярная мойка.

Особенно интенсивно поверхность изнашивается в зоне дверей и загрузки, где движение многократно повторяется по одной траектории. Для таких условий выпускают транспортные панели с покрытиями различной износостойкости, включая исполнения для тяжелой эксплуатации грузовиков и полуприцепов.

При выборе поверхности учитывают интенсивность движения, тип колес и погрузочного оборудования, характер загрязнений и режим очистки.

Когда сетчатой фанеры недостаточно

Базовая ламинированная фанера с сеткой подходит для многих транспортных задач. При повышенных нагрузках требуется проверка характеристик специализированной напольной панели. Дополнительная проверка необходима:

• по настилу регулярно перемещается тяжелая погрузочная техника;
• присутствуют высокие локальные нагрузки;
• пол эксплуатируется практически непрерывно;
• поверхность подвергается интенсивному абразивному износу;
• фанера длительно подвергается воздействию внешней среды;
• конструкция имеет увеличенные пролеты между опорами.

В этих условиях сравнивают технические характеристики транспортных напольных панелей: допустимые нагрузки, структуру листа, толщину, направление прочности, стойкость покрытия к абразивному и роликовому износу, рекомендации по монтажу и условиям эксплуатации.

Что проверить перед заказом

Типичные ошибки при выборе и монтаже

1. Выбор только по толщине, толстый лист не устраняет слишком большой пролет между опорами и неправильно расположенный стык.
2. Стык между элементами каркаса, оставляющий кромку без достаточной поддержки и сильнее деформируется под эксплуатационной нагрузкой.
3. Незащищенные торцы после распила, открытые участки древесины требуют повторной герметизации.
4. Гладкая поверхность на участке, где требуется повышенное сцепление. Для грузового пола с регулярным перемещением людей и груза обычно выбирают сетчатый рисунок.
5. Выбор по максимальной массе автомобиля, на настил влияют распределение груза, размер опорных пятен, локальные нагрузки и движение колес.
6. Отсутствие проверки основания при ремонте, при прогибе или разрушении старого листа проверяют состояние каркаса, расположение опор и причины повреждения.

Вопросы и ответы

Что лучше для пола фургона: 18 или 21 мм?

Без данных об основании однозначного ответа нет. Выбор зависит от расстояния между опорами, нагрузки, конструкции пола и характеристик конкретной панели. Увеличение толщины повышает жесткость и увеличивает массу настила.

Какой стороной укладывают фанеру F/W?

В транспортном полу рельефную сетчатую сторону обычно располагают в рабочей зоне настила, поскольку она повышает сцепление. Гладкая пленочная поверхность остается с обратной стороны.

Можно ли распиливать транспортную фанеру?

Да, после раскроя открытые торцы, отверстия и другие обработанные участки повторно защищают в соответствии с рекомендациями производителя панели.

Подойдет ли обычная гладкая ламинированная фанера?

Гладкая ламинированная фанера может применяться в конструкциях, где противоскользящая поверхность не требуется. Для грузового пола с регулярным перемещением людей, паллет и тележек специализированная сетчатая поверхность обычно лучше соответствует условиям эксплуатации.

Можно ли использовать транспортную фанеру на открытой платформе?

Да, если конкретная панель рассчитана на такие условия эксплуатации. Учитывают атмосферостойкость материала, состояние ламинации, защиту распиленных кромок и крепежных отверстий, герметичность стыков и отсутствие длительного скопления воды.
