Комплектующие для опалубки: основные виды и назначение

17 июля 2026

10 мин.

просмотра: 82

Стяжные узлы воспринимают давление бетонной смеси, замки соединяют соседние щиты, подкосы удерживают карты в проектном положении, стойки и балки поддерживают опалубку перекрытий. Трубки ПВХ и смазка упрощают распалубку, фиксаторы сохраняют положение арматуры. Согласованная работа комплектующих помогает выдержать геометрию конструкции и выполнить монтаж без лишних переделок.

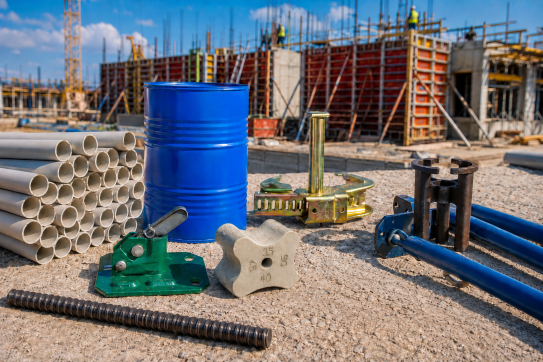

Качество монолитных конструкций обеспечивается опалубочной системой и комплектующими. Элементы для опалубки формируют рабочий контур, соединяют и выравнивают щиты, воспринимают давление бетонной смеси, поддерживают палубу и упрощают последующий демонтаж.

Выбор комплектующих зависит от типа опалубки. Для стен, фундаментов и колонн применяются стяжные узлы, замки и подкосы. При монтаже перекрытий несущую схему образуют телескопические стойки, унивилки, треноги, ригели и двутавровые балки. Во всех железобетонных конструкциях дополнительно задействованы фиксаторы, удерживающие арматурный каркас и проектный защитный слой бетона. В статье разобрано устройство и функции комплектующих для опалубки.

Как устроена система комплектующих

Элементы соединяют и выравнивают щиты, воспринимают и распределяют нагрузку, защищают стяжной узел, удерживают арматуру или упрощают монтаж и демонтаж опалубки. Опалубка стен, колонн и фундамента должна выдерживать боковое давление бетонной смеси и сохранять проектную геометрию конструкции. В комплект входят стяжные винты, гайки, шайбы, трубки ПВХ, замки и подкосы.

Опалубка перекрытий воспринимает вертикальную нагрузку от фанерной палубы, арматуры и свежего бетона. Телескопические стойки, унивилки, треноги, двутавровые деревянные балки и резьбовые домкраты размещаю по схеме расстановки. Пластиковые и бетонные фиксаторы арматуры используют независимо от типа опалубки, удерживая каркас в проектном положении и обеспечивая требуемую толщину защитного слоя.

Таблица: какие комплектующие для опалубки за что отвечают

Группа	Основные позиции	Функция
Соединительные элементы	стяжные винты, гайки, шайбы, замки	стягивание щитов, восприятие давления бетонной смеси, фиксация стыков
Защитные элементы стяжного узла	трубки ПВХ, конусы	защита стяжного винта от бетона, упрощение распалубки
Элементы выверки	одноуровневые и двухуровневые подкосы	удержание щитов, регулировка положения и контроль вертикальности
Опорные элементы перекрытий	стойки, унивилки, треноги, ригели	временное поддержание палубы и балок
Фиксаторы арматуры	пластиковые и бетонные фиксаторы	обеспечение защитного слоя, удержание арматурного каркаса
Эксплуатационные материалы	смазка для опалубки	снижение прилипания бетона, облегчение распалубки
Монтажная оснастка	крановый захват	подъем и перестановка щитов

Стяжки для опалубки: состав и работа узла

Стяжки применяют в стеновой, колонной и фундаментной опалубке. В стяжной узел входят винты, гайки, шайбы и трубка ПВХ. Стяжной винт с гайками удерживает противоположные щиты и воспринимает давление бетонной смеси. Шайбы распределяют усилие в местах прижима. Трубка ПВХ изолирует винт от бетона, поэтому после распалубки его можно извлечь и использовать повторно. Надежность соединения определяется совместной работой всех частей узла. Один стяжной винт без подходящих гаек, шайб и защитной трубки не образует полноценную стяжку.

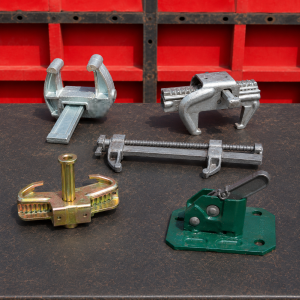

Замки для опалубки: виды и различия

Замки соединяют соседние щиты, выравнивают рамы в одной плоскости и удерживают стык. Эти элементы не заменяют стяжной узел. Стяжка связывает противоположные щиты, замок фиксирует смежные элементы. К основным видам относятся:

клиновой замок быстро соединяет щиты на прямолинейных участках и подходит для серийной сборки;
универсальный реечный замок плотно стягивает стык и позволяет работать с доборными вставками;
универсальный винтовой замок лучше регулирует усилие затяжки. позволяет скорректировать соединения.

Помимо замков для опалубки существует пружинный зажим, или клипса на арматуру («замок-лягушка», «турецкий замок») для фиксации щитов на арматурном стержне без классического стяжного винта. Основным преимуществом этого крепления является быстрый монтаж. Но для ответственных узлов под высокой нагрузкой используют стяжки.

Фиксаторы для арматуры

Фиксаторы удерживают арматурный каркас на заданном расстоянии от поверхности опалубки и обеспечивают проектный защитный слой бетона.

Пластиковые фиксаторы

стульчик применяется в плитах и перекрытиях; защитный слой составляет 25 мм, средний расход 8-10 шт./м²;
звездочка устанавливается на вертикальную арматуру диаметром 6-20 мм; формирует защитный слой 20-35 мм, средний расход 8-10 шт./м²;
кубик используется при защитном слое 30-50 мм и диаметре арматуры 6-20 мм, средний расход 6-10 шт./м².

Бетонные фиксаторы

кость-бабочка поддерживает арматуру в горизонтальных конструкциях;
пирамида образует устойчивую опору под арматурный каркас.

Одноуровневые и двухуровневые подкосы

Подкосы длиной 3-6 м удерживают стеновые и колонные щиты в проектном положении, позволяют регулировать их наклон и контролировать вертикальность. Одноуровневый подкос крепится к щиту в одной точке. Двухуровневый подкос фиксирует щит на двух уровнях и равномернее стабилизирует высокую конструкцию.

Трубка ПВХ для опалубки

Трубка ПВХ входит в состав разборного стяжного узла. Она отделяет металлический винт от бетона и позволяет извлечь его после распалубки. Трубки поставляются отрезками длиной 3 м и нарезаются в соответствии с требуемым расстоянием между щитами. Внутренний диаметр изделия составляет 22 мм, наружный 25 мм. Вместе с трубкой применяют конусы, которые закрывают ее торцы и защищают внутренний канал от цементного раствора.

Стойки, унивилки, треноги и ригели

Телескопические стойки воспринимают нагрузку от палубы, балок, арматуры и свежего бетона. Унивилки устанавливают в верхней части стоек для опирания и фиксации балок. Треноги стабилизируют стойки во время монтажа, пока опорная система не собрана полностью.

Деревянные двутавровые балки образуют опорную решетку под палубой и передают нагрузку на стойки. Резьбовые домкраты применяют для регулировки высоты в опорных системах, где предусмотрен такой способ установки. Опора универсальная используется как вспомогательный элемент в доборных и нестандартных узлах.

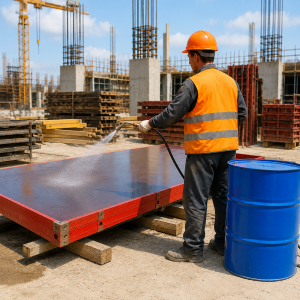

Смазка для опалубки

Смазка уменьшает сцепление бетона с палубой и облегчает распалубку. Для обработки поверхности может использоваться состав TiraLux 1721, снижающий налипание бетона и уменьшающий повреждение палубы при очистке.

Крановый захват

Крановый захват относится к монтажно-транспортной оснастке. Элемент используют для подъема и перестановки крупных щитов и укрупненных опалубочных карт. Для мелкощитовой системы, предусматривающей ручную сборку, захват не входит в базовый комплект, но необходим при механизированном монтаже крупнощитовой опалубки.

Типовые ошибки при подборе комплектующих

Неполная комплектация стяжного узла отсутствие подходящих гаек, шайб или трубок нарушает его работу и усложняет распалубку.
Выбор замка только по названию тип соединения должен соответствовать конструкции стыка и используемой опалубочной системе.
Смешение комплектующих для стен и перекрытий стяжки и замки воспринимают боковое давление, а стойки, унивилки и балки работают под вертикальной нагрузкой.
Подбор фиксатора без учета защитного слоя и схемы армирования каркас смещается относительно проектного положения.

Какие комплектующие нужны для опалубки стен?

В базовый комплект входят стяжные винты, гайки, шайбы, трубки ПВХ, замки и подкосы.

Что входит в стяжной узел?

Стяжной узел состоит из винта, гаек, шайб и трубки ПВХ. Для защиты торцов трубки применяют конусы.

Чем клиновой замок отличается от реечного и винтового?

Клиновой замок рассчитан на быструю сборку. Универсальный реечный замок позволяет подтягивать стык и устанавливать доборные элементы, винтовой регулировать усилие затяжки.

Когда используют бетонные фиксаторы для арматуры?

Закладные элементы применяют в конструкциях, где требуется жесткая и устойчивая опора под арматурный каркас.

Что означает обозначение «трубка ПВХ 22 мм»?

22 мм является внутренним диаметром трубки. Наружный диаметр изделия составляет 25 мм.

Когда нужен двухуровневый подкос?

Двухуровневый подкос используют, если щит требуется закрепить и выровнять в двух точках по высоте.

Можно ли монтировать стяжной узел без трубки ПВХ?

Без трубки винт вступит в прямой контакт с бетоном. После отвердевания смеси извлечь его будет невозможно. Трубка ПВХ изолирует металл от цементного раствора, что позволяет демонтировать стяжной винт и использовать его повторно.

Почему щиты опалубки расходятся на стыках при заливке?

Смещение часто происходит при несоответствии типа замка конфигурации стыка. На сложных или доборных участках базовый клиновой замок не обеспечивает требуемой жесткости соединения – в таких случаях необходимо применять реечные или винтовые замки с регулируемым усилием затяжки.

В каких случаях пластиковые фиксаторы заменяют на бетонные?

Пластиковые закладные элементы выбирают для стандартных нагрузок при бетонировании стен и перекрытий. Бетонные фиксаторы применяют в тяжело нагруженных конструкциях, требующих устойчивой опоры, не подверженной деформациям под массивным арматурным каркасом.
