Расчет опалубки: какие параметры критичны и где чаще всего ошибаются

Количество элементов опалубки зависит от геометрии и раскладки, схему расстановки подбирают под расчетные нагрузки. Поэтому одной площади конструкции недостаточно для выбора комплектации.

До составления спецификации определяют последовательность бетонирования, места размещения оборудования и условия опирания поддерживающей системы. На монтажной схеме указывают опоры, соединения и участки дополнительного усиления.

Приведенные в статье формулы и числовые примеры подходят для предварительной оценки. Точную комплектацию подбирают с учетом этапа строительства, проектной документации и характеристик выбранной системы.

В чем разница расчета для стен и перекрытий

При бетонировании стен смесь давит на вертикальные поверхности щитов. В опалубке перекрытий основная нагрузка направлена вниз и передается через палубу и поддерживающие элементы на основание.

Для обеих систем проверяют прочность, жесткость и устойчивость. Состав расчетных проверок зависит от конструкции опалубки и воздействий при монтаже, бетонировании и демонтаже.

Исходные данные

Сначала собирают сведения о геометрии конструкции и условиях бетонирования. Для стеновой опалубки понадобятся:

• длина и высота каждого участка;
• толщина стены;
• расположение наружных и внутренних углов;
• размеры дверных, оконных и технологических проемов;
• конфигурация торцов и примыканий;
• перепады отметок;
• характеристики бетонной смеси;
• технология, высота яруса и скорость бетонирования.

Для перекрытий фиксируют площадь и конфигурацию плиты, толщину по отдельным участкам, высоту от основания до низа перекрытия, расположение колонн и стен. На плане отмечают балки, капители, консоли, проемы и локальные утолщения. Отдельно учитывают состояние основания, места складирования материалов и установки оборудования. При использовании инвентарной системы необходимы паспорта элементов и схемы их допустимого применения.

Как толщина плиты влияет на массу бетонной смеси

Масса бетонной смеси на 1 м² перекрытия пропорциональна толщине плиты, которую определяют по формуле:

m₁ = h×ρ, где h обозначает толщину плиты в метрах, ρ обозначает плотность смеси в кг/м³.

Для примера принята объемная масса тяжелой бетонной смеси 2500 кг/м³. Масса смеси на 1 м² при разной толщине плиты составит:

Для плиты толщиной 200 мм масса составляет 0,2×2500 = 500 кг/м². Соответствующая нагрузка от веса смеси равна примерно 500×9,81 / 1000 = 4,91 кН/м². Массу в килограммах и усилия в килоньютонах необходимо различать при сопоставлении с паспортными характеристиками оборудования. Полную расчетную нагрузку определяют с учетом:

• веса бетонной смеси и арматуры;
• собственного веса элементов опалубки;
• нагрузок от людей, оборудования и перемещения технологических средств;
• динамических воздействий при подаче и уплотнении смеси.

Нагрузки объединяют в установленных сочетаниях с соответствующими коэффициентами надежности. Деление массы бетона на максимальную грузоподъемность стойки не позволяет определить допустимый шаг опор.

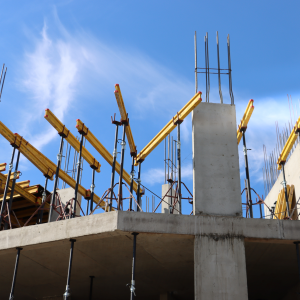

Как рассчитать опалубку перекрытия: передача нагрузки

В балочно-стоечной системе нагрузка от бетонной смеси и арматуры передается последовательно через узлы конструкции:

• фанеру;
• второстепенные балки;
• основные балки;
• стойки;
• основание.

Фанера работает между линиями опирания на второстепенные балки. Их пролет определяется расстоянием между основными балками, которые опираются на стойки. Ограничивающим фактором может стать прогиб палубы, прочность балки, несущая способность стойки при заданном выдвижении или состояние основания.

Если стойки установлены на нижележащем перекрытии, проверяют его способность воспринимать передаваемые усилия с учетом достигнутой прочности бетона и действующих нагрузок. При необходимости предусматривают дополнительные поддерживающие стойки на нижних этажах.

Толщина фанеры и шаг второстепенных балок

Ламинированная фанера образует палубу и непосредственно воспринимает нагрузку от свежеуложенной бетонной смеси. Ее проверяют по прочности и допустимому прогибу: деформации палубы влияют на геометрию нижней поверхности готового перекрытия. Переход с фанеры 18 мм на 21 мм требует проверки допустимого расстояния между балками. На результат влияют следующие факторы:

• прочностные характеристики и модуль упругости конкретной фанеры;
• нагрузка на палубу;
• направление работы листа относительно волокон наружных слоев;
• схема и ширина опирания, расположение стыков;
• предельный прогиб, принятый для расчета.

При увеличении шага второстепенных балок возрастает площадь палубы, с которой каждая балка воспринимает нагрузку. Поэтому новую раскладку проверяют для фанеры и поддерживающих ее элементов. Перед повторным применением проверяют состояние фанеры, выполняют очистку и обработку рабочей поверхности разделительной смазкой по инструкции производителя.

Расчет основных балок и шага стоек

Второстепенные балки проверяют по нагрузке от палубы и пролету между основными балками. Для основных балок опорами служат стойки. При использовании деревянных двутавровых балок H20 учитывают характеристики конкретного изделия: допустимые усилия, жесткость и условия опирания. Шаг стоек назначают по результатам расчета. Для выбора схемы проверяют:

• нагрузку на основные балки с учетом расположения второстепенных;
• пролеты, консольные выпуски и стыки балок;
• прочность и допустимые деформации несущих элементов;
• тип телескопических стоек и фактическую высоту их выдвижения;
• условия опирания и закрепления стоек;
• устойчивость поддерживающей системы и необходимые связи.

Увеличение расстояния между опорами удлиняет пролет основной балки и меняет усилия и прогибы в ней. Допустимую нагрузку на стойку принимают по документации конкретной модели для выбранной рабочей длины и схемы установки. Эту длину определяют с учетом толщины палубы, высоты балок и опорной головки. Максимальное паспортное значение грузоподъемности может относиться к другому положению стойки.

При использовании объемной опалубки на базе опорных лесов проверяют несущую способность стоек, опорных узлов и пространственную устойчивость системы с предусмотренными связями.

Отдельные участки перекрытия

Для основного поля плиты обычно принимают повторяющуюся схему. Отдельной проверки требуют участки с измененной толщиной, высотой или условиями опирания:

• монолитные балки, капители и локальные утолщения плиты;
• консоли и краевые участки с выпусками элементов опалубки;
• крупные проемы;
• перепады отметок;
• зоны с другой высотой установки опалубки.

Под монолитными балками и утолщениями уточняют нагрузку и расположение поддерживающих элементов. Для консолей проверяют длину выпуска и закрепление опалубки. В зоне проема бетон отсутствует. По его контуру меняются положение стыков фанеры, длины и опирание балок. Простое вычитание площади проема из площади перекрытия этих изменений не учитывает.

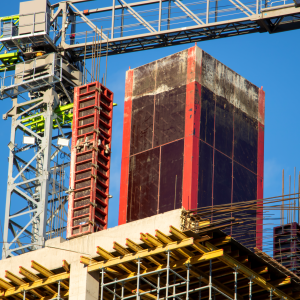

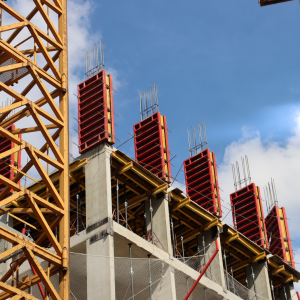

Расчет стеновой опалубки

Боковое давление свежеуложенной бетонной смеси воспринимают палуба и каркас щитов. В двухсторонней стеновой опалубке усилия передаются на стяжные узлы, удерживающие противоположные щиты в проектном положении. Одинаковая площадь стены может соответствовать разной высоте бетонирования:

20×3 = 60 м²;

10×6 = 60 м².

В обоих примерах указана площадь одной стороны стены. При бетонировании на всю высоту давление рассчитывают для каждого случая с учетом свойств смеси и режима заливки. В расчет входят:

• высота бетонирования за принятый этап;
• скорость подъема уровня смеси в опалубке, выраженная в м/ч;
• плотность, температура и подвижность бетонной смеси;
• способ подачи, условия укладки и вибрационного уплотнения.

По полученному распределению давления проверяют щиты, соединения и стяжки. Устойчивость собранной опалубки и ее крепления рассматривают с учетом горизонтальных воздействий, включая ветер на соответствующих этапах работ. Для высоких стен и интенсивной подачи бетона в ППР фиксируют допустимый темп заполнения формы.

Как рассчитывают стяжные узлы

Стяжные узлы подбирают по усилиям, возникающим от бокового давления смеси. Для расчета необходимы:

• величина и распределение давления бетонной смеси по высоте;
• допустимая рабочая нагрузка стяжного узла, включая винт, гайки и опорные элементы;
• конструкция и несущая способность опалубочных панелей;
• расстояние между стяжками по горизонтали и вертикали;
• расположение штатных отверстий;
• конфигурация стены.

Стяжки, замки, доборные элементы и другие комплектующие подбирают по проверенной раскладке, которая определяет их тип и количество. На прямом участке и на стене той же площади с углами, короткими простенками и проемами комплектация будет различаться.

Деление площади стены на площадь одного щита дает предварительный ориентир для одной стороны опалубки. В двухсторонней системе отдельно учитывают противоположный ряд щитов, торцы и оформление проемов. Число стяжек устанавливают по расчетной схеме щитов; универсальная норма элементов на 1 м² стены для этого непригодна.

Где чаще всего ошибаются

Ошибки возникают при переносе усредненных показателей на конструкцию с другими нагрузками, геометрией или условиями опирания.

Изменения раскладки на объекте согласовывают с ответственным разработчиком решения. Сокращение количества балок, стоек или стяжек требует проверки затронутых элементов и узлов.

Когда расчет необходимо проверить повторно

Повторную проверку выполняют при изменении исходных данных, влияющих на нагрузки или работу опалубки:

• изменении толщины плиты;
• появлении монолитной балки, капители или локального утолщения;
• изменении высоты до перекрытия;
• замене телескопической стойки на другую модель;
• применении балки с другими характеристиками;
• замене толщины или типа палубы;
• изменении размеров или положения проемов;
• изменении раскладки стеновых щитов;
• переносе стяжных узлов;
• изменении технологии, скорости бетонирования или свойств смеси;
• изменении основания, условий опирания или схемы связей.

При замене элементов сопоставляют допустимые нагрузки, жесткость, рабочие размеры и совместимость соединений. Для подтверждения расчетной взаимозаменяемости совпадения габаритов недостаточно.

Практический пример: как рассчитать площадь опалубки перекрытия 9×12 м

Рассмотрим предварительную оценку для прямоугольной плиты без проемов размером 9×12 м и толщиной 180 мм. Плотность бетонной смеси примем равной 2500 кг/м³, формат фанеры составляет 1220×2440 мм.

Сначала определяют площадь плиты: 9×12 = 108 м². Площадь листа составляет 1,22×2,44 = 2,9768 м², или примерно 2,98 м². Деление 108 / 2,9768 ≈ 36,28 дает нижнюю оценку 37 листов после округления до целого в большую сторону. Фактическое количество определяют по раскрою, расположению стыков и необходимому технологическому запасу.

Для основного поля плиты предварительные показатели составят:

объем бетонной смеси: 108×0,18 = 19,44 м³;

масса смеси на 1 м²: 0,18×2500 = 450 кг/м²;

масса смеси на всей площади: 450×108 = 48 600 кг, или 48,6 тонны.

Далее учитывают остальные нагрузки, проверяют палубу и последовательно подбирают расположение второстепенных балок, основных балок и стоек. Полученные 37 листов и 48,6 тонны смеси характеризуют предварительный объем материалов; этих данных недостаточно для рабочей схемы.

Если часть плиты имеет толщину 250 мм, масса смеси на ней составляет 0,25×2500 = 625 кг/м². По сравнению с основным полем прибавка равна 175 кг/м², или примерно 39 %. Общую массу уточняют по площади утолщения, опалубку этого участка проверяют по местной нагрузке.

Другие изменения исходных условий рассматривают отдельно. При появлении крупного проема корректируют объем бетона, раскрой фанеры и опирание балок по контуру. При изменении отметки низа перекрытия уточняют рабочую длину и несущую способность стоек.

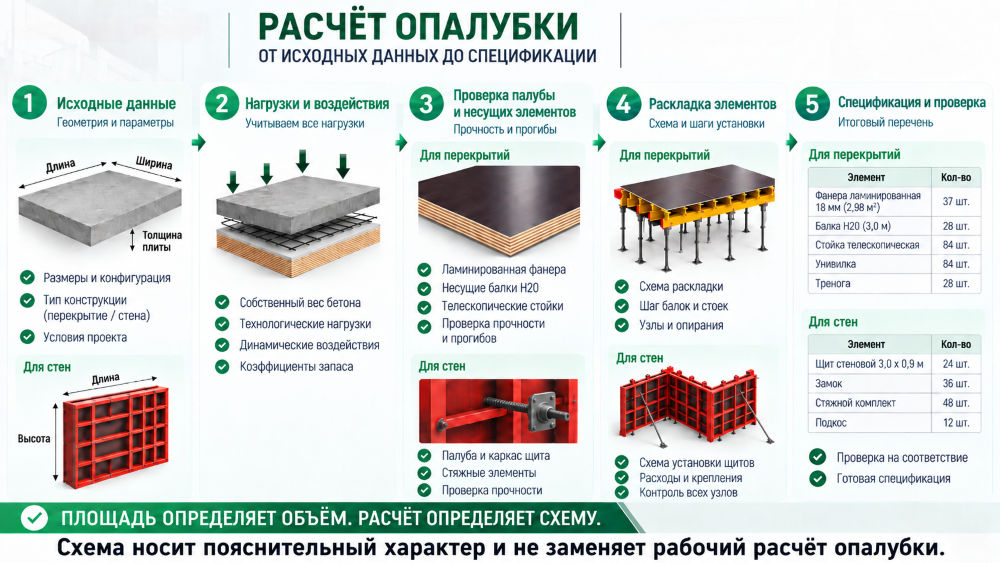

Как рассчитать количество опалубки и проверить несущую способность

Расчет количества определяет число щитов, листов фанеры, балок, стоек, стяжек, замков и других элементов для принятой раскладки. Проверка несущей способности и деформаций устанавливает, соответствует ли эта раскладка нагрузкам, допустимым усилиям и прогибам. Последовательность подготовки комплекта включает:

• определение геометрии конструкции;
• расчет нагрузок;
• определение допустимых шагов и пролетов;
• разработку раскладки;
• составление спецификации.

После выбора схемы отдельно проверяют устойчивость системы с учетом ее закрепления. При корректировке раскладки расчеты уточняют. Запас оборудования учитывают в спецификации после выбора рабочей схемы. Ошибки в расположении опор и соединений требуют корректировки раскладки и повторной проверки.

Нормативная база

Для расчета и применения опалубки используют действующие нормативные документы и техническую документацию выбранной системы:

• проектирование съемных опалубок выполняют по СП 371.1325800.2017 «Опалубка. Правила проектирования», который рассматривает нагрузки, боковое давление бетонной смеси, расчетные схемы, прочность, жесткость и устойчивость элементов;
• производство и приемку бетонных и опалубочных работ ведут с учетом СП 70.13330.2012 «Несущие и ограждающие конструкции» в актуальной редакции, включая изменение № 8, вступившее в силу 4 июля 2026 года;
• общие технические требования к опалубке для монолитных бетонных и железобетонных конструкций устанавливает ГОСТ 34329-2017 «Опалубка. Общие технические условия» с действующей поправкой;
• требования к анкерам и стяжкам для опалубки из стали марки М76 содержит ГОСТ Р 57899-2017 «Анкеры и стяжки для опалубки. Общие технические условия»;
• методы статических испытаний мелко- и крупнощитовых опалубок и их элементов по несущей способности и жесткости и порядок проверки точности геометрических параметров устанавливает ГОСТ Р 52752-2007 «Опалубка. Методы испытаний».

Допустимые нагрузки, пролеты и условия работы конкретных изделий уточняют по паспортам и руководствам производителя. При использовании готовых расчетных таблиц проверяют соответствие их исходных условий проекту: тип элементов, нагрузки, высоту установки и схему опирания.

Вопросы и ответы

Какие данные нужны для предварительного расчета опалубки?

Для перекрытий нужны размеры и конфигурация плиты, толщина по участкам, высота до нижней поверхности, расположение балок, капителей, консолей и проемов, сведения об основании. Для стен учитывают длину, высоту, толщину, углы, торцы, примыкания, проемы и условия бетонирования.

Можно ли рассчитать опалубку только по площади?

По площади предварительно оценивают количество листов палубы или щитов. Для определения шагов балок и стоек, расположения стяжек и комплектации сложных участков нужны нагрузки, геометрия и характеристики системы.

От чего зависит шаг стоек опалубки перекрытия?

От нагрузки на основные балки, их допустимых пролетов и жесткости, несущей способности стоек при фактическом выдвижении, условий опирания и закрепления. Высота системы влияет на рабочую длину стоек и требования к устойчивости.

Как толщина перекрытия влияет на расчет?

При неизменной плотности смеси ее масса на 1 м² растет пропорционально толщине плиты. Увеличение нагрузки может потребовать уменьшения пролетов балок, изменения шага стоек или отдельной схемы под утолщенным участком.

Можно ли увеличить шаг балок при использовании более толстой фанеры?

Такое изменение допустимо, если расчет или таблицы производителя подтверждают прочность и допустимый прогиб палубы при новой раскладке. Дополнительно проверяют нагрузку на балки и последующие элементы поддерживающей системы.

Что влияет на расчет стеновой опалубки?

Геометрия стены, высота и скорость бетонирования, плотность, температура и подвижность смеси, способ уплотнения, конструкция щитов и расположение стяжных узлов. Углы, торцы и проемы требуют соответствующих узлов соединения и крепления.

Как рассчитать объем опалубки?

Если под объемом понимают потребность в комплекте, сначала определяют площадь опалубливаемых поверхностей, затем выполняют раскладку и по ней считают щиты, фанеру, балки, стойки, стяжки, замки и другие элементы. Объем в м³ для самой опалубки обычно не используют.

Как рассчитать кубатуру опалубки?

Термин «кубатура» применяют к объему бетонной конструкции. Для плиты объем бетона определяют как произведение площади на толщину, для стен и фундаментов - по геометрическим размерам конструкции. Для опалубки рассчитывают площадь поверхностей и по принятой раскладке определяют количество элементов.

Как рассчитать опалубку для фундамента?

Для ленточного фундамента или ростверка определяют длину, высоту и конфигурацию объекта, углы, примыкания и торцы. Затем рассчитывают площадь щитов, выполняют раскладку, учитывают стяжки, замки, подкосы и доборные элементы и проверяют систему по давлению бетонной смеси. Для плитного фундамента расчет боковых щитов дополняют проверкой участков с перепадами высоты, ребрами и другими локальными элементами.

Почему скорость бетонирования важна для стеновой опалубки?

Скорость подъема уровня бетонной смеси влияет на ее боковое давление. Увеличение темпа заполнения может повысить нагрузку на щиты и стяжки, поэтому режим подачи согласуют с расчетом и фиксируют в ППР.

Рабочий расчет опалубки должен обосновывать расположение элементов, допустимые нагрузки и порядок бетонирования. Его результатом служат проверенная монтажная схема и рабочая спецификация, учитывающие основное поле конструкции и локальные участки.

Для перекрытий проверка охватывает палубу, балки, стойки, связи и основание. Для стен она связывает давление бетонной смеси с работой щитов и стяжных узлов. Перед бетонированием фактическую сборку сопоставляют с принятой схемой. Изменения оборудования и технологии отражают в расчетах и ППР.
