Конструкция домкратного типа из двух полых труб разного диаметра укомплектована опорной гайкой, натяжителем (патрубком) и скобой (серьгой). Меньшая труба с отверстиями на расстоянии 0,1 м выдвигается из большей трубы с помощью опорной гайки, перемещаемой по резьбе. После установки заданной высоты стойку надежно фиксируют скобой.
Особенности системы
В процессе монтажа опалубочной конструкции стойки устанавливают в металлические треноги для обеспечения надежной фиксации опор. Сверху крепят унивилки с наваренными штырями для укладки деревянных двутавровых балок. Настил из ламинированной фанеры толщиной 18 мм устанавливают на балки. Для обеспечения ровности лазерным нивелиром проверяют уровень в нескольких точках. При необходимости выполняется юстировка, после чего можно приступать к заливке бетона.
Отсутствие мелких деталей упрощает монтаж, сборка и установка каждой стойки занимает 15-20 минут. Изделия при сравнительно небольшом весе выдерживают во время бетонирования нагрузку до 2600 кг. Но не рекомендуется использовать свыше 75% от максимального расчетного показателя, чтобы не снизить срок службы опор
Преимущества
- изделия быстро адаптируются под необходимую высоту перекрытий;
- стойки легко монтируются, разбираются, их удобно хранить и транспортировать;
- стальные конструкции выдерживают значительную осевую нагрузку и гасят вибрации при заливке;
- порошковое окрашивание опор надежно защищает от неблагоприятных факторов внешней среды и ржавчины;
- система снабжена защитой от самопроизвольного складывания.
Варианты применения

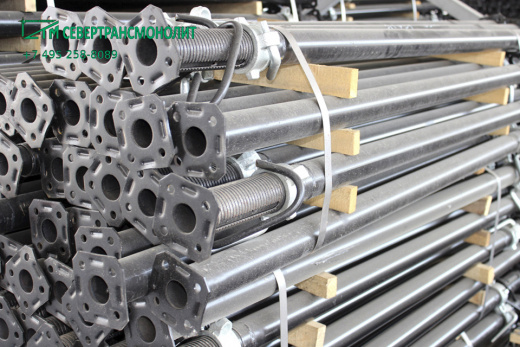

Телескопические стойки для опалубки стандартные, с окрашенными гайкой и патрубком длиной 2,1-3,7 м предназначены для монолитного строительства, используются при возведении различных зданий и сооружений (жилые дома, офисные здания, торговые центры, складские и производственные помещения). Такие опоры применяют при возведении объектов дорожной инфраструктуры, мостов, гидротехнических и энергетических объектов, промышленных установок. Опоры подходят для выполнения ремонтных и реконструкционных работ.
|
Профиль трубы, мм
|
Ø60×2.0, Ø48×3.0 |
|
Нагрузка, кг
|
2200-2600 |
|
Длина, м
|
2,1-3,7 |
