Функции и назначение подкосов при монтаже опалубки

Существует разнообразие подкосов, выбор которых зависит от конструкции опалубочных щитов. Часть из них обладают регулируемой высотой, что позволяет приспособить раскосы к любым формам и размерам опалубки.

Назначение подкосов в опалубке

Во время заливки бетонных конструкций важно, чтобы опалубочные щиты оставались неподвижными на протяжении всего процесса формования. Подкосы для опалубки обеспечивают удержание конструкции под нужным углом, придавая дополнительную жесткость и обеспечивая правильное позиционирование всей системы.

Корректное расположение и закрепление подкосов необходимо для обеспечения максимальной устойчивости и предотвращения деформации или разрушения опалубочной системы под действием давления бетонной смеси. Эти элементы перераспределяют значительные нагрузки на опалубочные щиты в то время как заливается бетонная смесь в опалубку, что способствует повышению безопасности монолитных работ.

Основные характеристики и применение подкосов в опалубке

Наличие подкосов в опалубке – это необходимый элемент для создания вертикальных и ровных стеновых конструкций. Опалубочные подкосы используются с целью надежного закрепления вертикальных опалубочных систем. Основные характеристики данного элемента включают:

• Устойчивость к физическим нагрузкам и механическим повреждениям, сохранение прочности при значительных воздействиях.

• Надежную фиксацию опалубки в правильном положении до застывания бетонной смеси.

• Применимость подкосов в любых погодных условиях.

• Простоту и быстроту монтажа и демонтажа.

Эти подкосы используются для фиксации щитов опалубочных систем вертикального и наклонного типа, таких как лифты, стены, колонны и другие сооружения.

Состав подкосов для опалубки

Эти элементы имеют конструкцию из трех основных деталей:

1. Шток, который поддерживает большую массу щита и бетонной смеси.

2. Башмак, который закрепляет подкос к основанию и переносит на себя нагрузку.

3. Оголовник, который фиксируется на опалубке, служит креплением для подкосов и монтируется на ребре жесткости у щита опалубки.

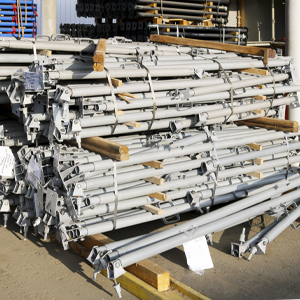

Подкосы для опалубки обычно имеют размеры от 3 до 6 метров в длину. Они изготавливаются из прочной стали, которая имеет порошковое покрытие, и могут быть одноуровневыми или двухуровневыми. Рассмотрим два этих вида подробнее.

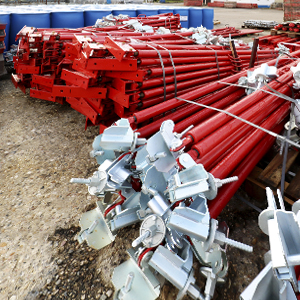

Виды подкосов для опалубочных систем

Одноуровневый подкос для опалубки включает в себя металлическую трубу (шток), которая распределяет нагрузку от башмака внизу, и оголовник, который крепится к ребру рамы щита. Использование раскоса в монолитном строительстве дает возможность создавать ровные, гладкие  надежные бетонные поверхности, а также поддерживать опалубку в течение всего времени твердения смеси.

Двухуровневый подкос для опалубки состоит из двух металлических труб и оголовников, которые крепятся к опалубке, причем нижний башмак обеспечивает опору на основании. Штоки имеют телескопическую форму и состоят из двух полых труб разного диаметра, которые легко выдвигаются на необходимую высоту.

Такие подкосы позволяют производить облегченную регулировку щитов, особенно когда опалубка находится под углом, на наклонной поверхности или на неровном грунте. Также  двухуровневый элемент используется для поддержания монолитных конструкций необычного сечения и большой высоты.

Подкосы для балочно-ригельной опалубки

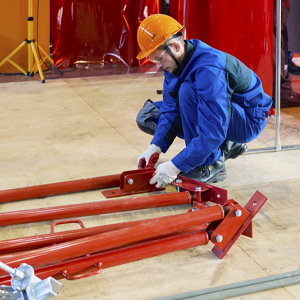

Установка подкосов осуществляется согласно стандартной процедуре, которая включает следующие этапы:

1. Трубка, находящаяся внутри, выдвигается перед началом работ.

2. Шток в угловом или прямом положении крепится на кронштейны.

3. Конец с башмаком закрепляется на платформе, земле или специальном основании.

4. Щит регулируется в вертикальном положении с использованием упора.

Выдерживать значительные нагрузки, быть устойчивой и жесткой – вот основные требования к раскосам для опалубки. Чтобы обеспечить достаточную устойчивость всей системы, перед монтажом необходимо правильно рассчитать количество раскосов. Правильный расчет и выбор подходящих элементов гарантирует долговечность монолитной конструкции и не дает возникнуть дефектам, трещинам и течам на формируемой бетонной поверхности.
