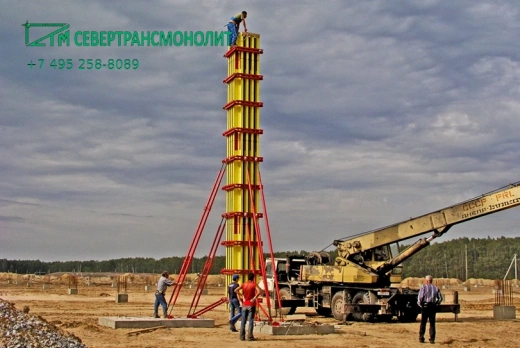

Опалубка Classic для высоких колонн
Опалубка Classic для высоких колонн позволяет возводить сооружения до 18 м прямоугольного и квадратного сечения от 0,2х0,2 м до 2х2м. При этом благодаря серийности и конструктиву опалубки можно выполнять одним комплектом несколько вариантов колонн по сечению и высотам. Опалубочная система состоит из металлических угловых ригелей, двутавровых балок, фанеры толщиной 21 мм и крепежных элементов. Деревянные балки соединяют в длину с помощью металлических накладок длиной 75 см для наращивания, чтобы получить необходимую высоту колонны.
Точность геометрии и плотная подгонка элементов щита обеспечивает прочный монолит с гладкой поверхностью.
Особенности системы
Для отливки колонны собирают угловые формы, которые скрепляют в замкнутый контур. Технология допускает монтаж арматуры сразу во время сборки щитов или после установки системы под заливку бетона. На металлические Г-образные ригели устанавливают балки, состыкованные до необходимой высоты с помощью специальных накладок, фиксируемых болтами торец в торец. Каждую балку крепят хомутами ко всем ригелям. Поверх балок укладывают палубу из ламинированной фанеры, распиленной на объекте под проектные размеры.
Перед сборкой устанавливают арматуру, затем два угловых элемента соединяют в готовую форму для опалубки. Важна точная нарезка фанеры, чтобы обеспечить подгонку на стыках. Дополнительно по линиям соединений могут быть установлены угловые рейки, формирующие ровные края, не требующие оштукатуривания или шлифовки бетона после распалубки.
Преимущества
- высокая несущая способность конструкции позволяет формировать монолитные колонны высотой до 18 м;
- порошковое окрашивание защищает стальные ригели от коррозии и увеличивает срок службы опалубки;
- система легко разбирается на составные элементы для компактного хранения и удобной транспортировки;
- деревянные элементы надежно защищены от воздействия влаги и гниения.
Варианты применения
Опалубку Классик для высоких колонн используют в строительстве промышленных зданий и сооружений, в типовом строительстве. Подходит для возведения мостовых опор, спортивных объектов, коммерческих и логистических комплексов.
|
Максимальная высота колонн, м
|
21 |
|
Толщина фанеры, мм
|
21 |
|
Ширина щита, м
|
0,25-1 |
|
Высота щита, м
|
0,75-3 |
|
Поверхностная нагрузка, т/м2
|
10 |
|
Предельная несущая способность, kH/м2
|
90 |
|
Плотность ламинирующей пленки фанеры, г/м2
|
120 или 220 |
|
Оборачиваемость металлических элементов, циклы
|
не менее 400 |
|
Оборачиваемость фанеры, циклы
|
не менее 80 |
