- вертикальные элементы для наращивания высоты с чашечным замком;
- горизонтальные соединения;
- нижние резьбовые домкраты (0,5-0,75 м).
По необходимости система может быть усилена диагональными связями. Леса также оборудованы элементами безопасности (перила, ограждения, лестницы) для обеспечения защиты рабочих. Система сертифицирована в соответствии со строительными нормами РФ.
Особенности товара
Модули фасадных чашечных лесов Каплок универсальные, легко соединяются между собой, хорошо адаптируются к различным формам фасадов. Основным фиксирующим узлом является чашечный замок. Он установлен на вертикальных элементах с шагом в 0,5 м. На трубах размещены приваренные нижние чашечки и подвижные верхние чашечки. Систему собирают строго вертикально на ровной устойчивой поверхности в следующем порядке:
- Устанавливают домкраты с резьбовым натяжителем. Расстояние между ними по длине и ширине должно быть равным длине горизонтальных элементов.
- На домкраты монтируют вертикальные элементы первого яруса.
- С помощью чашкового замка к ним крепят под углом не менее 90° лепестки-наконечники горизонтальных элементов.
- Ударами молотка по ребрам верхней подвижной чашечки закрепляют связи в рабочем положении.
В одном фиксирующем узле помещается до 4 наконечников горизонтальных элементов. Благодаря жесткому бесшарнирному каркасу система обеспечивает безопасность рабочих на высоте, а инструменты и материалы надежно защищены от падения.
Преимущества
- стабильность и прочность конструкции гарантирует безопасность работ на высоте;
- чашечные замки из ковкого чугуна простые в сборке и надежные в эксплуатации;
- все элементы системы защищены антикоррозионным покрытием и устойчивы к внешней среде;
- конструкция разработана для максимально легкого и быстрого монтажа;
- малый вес облегчает установку, демонтаж, хранение и транспортировку системы.
Варианты применения

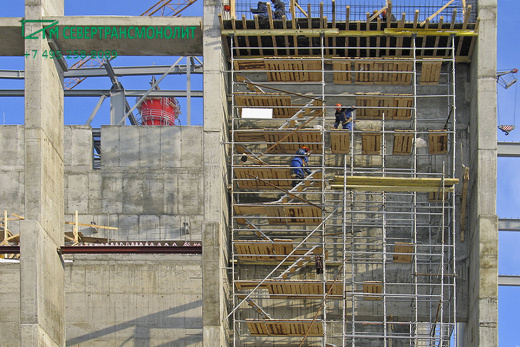

Фасадные чашечные леса Каплок подходят для внешних ремонтно-отделочных работ , также могут быть использованы как вышки или конструкции с выносными площадками. Систему используют при возведении и реконструкции жилых зданий, коммерческих и промышленных сооружений, включая склады, производственные помещения и заводские комплексы. Конструкция также применяется в обустройстве инфраструктурных объектов (стадионов, терминалов, энергетических и др. объектов).
|
Профиль трубы, мм
|
ø48×3 |
|
Высота монтажа, м
|
80 |
|
Нагрузка на вертикальный элемент, тонн
|
6.15 |
|
Горизонтальные элементы, м
|
0.5-3 |
|
Вертикальные элементы, м
|
0.5-3.5 |
Не надо по частям ее покупать, сразу в комплект включены все необходимые элементы, включая перила, ограждения и лестницы. Спасибо за точный расчет и доставку в срок
За счет простого чашечного чоединения легко монтируются и демонтируются, обеспечивают безопасность и комфорт для рабочих. Рекомендуем!
Рекомендуем
Рамные строительные леса удобны для повторяющейся секционной конструкции вдоль фасада. Клиновые позволяют гибче организовать рабочую зону при изменении направления и глубины каркаса, сложной геометрии объекта и необходимости нескольких рядов стоек. Подходящий комплект должен обеспечивать доступ к месту работ и соответствовать предусмотренным для объекта нагрузкам и схеме закрепления.
