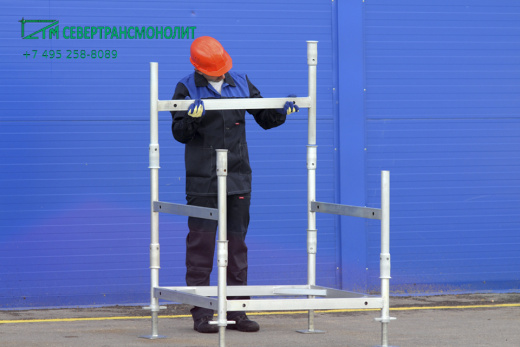

Штапельная башня TOP состоит из 5 основных элементов (если конструкция не требует установки диагональных связей, достаточно 4 элементов):
- резьбовые домкраты с гайкой;
- базовые рамы;
- рядовые (штапельные) рамы высотой 0,5 м;
- резьбовые унивилки с гайкой;
- трубы для диагональных связей.
При большой высоте рекомендуется собирать башню в горизонтальном положении. Перемещают конструкцию краном, но можно ее снабдить транспортировочными роликами для большей мобильности.
Особенности системы
Монтаж опорной башни начинают с установки домкратов на расстоянии 1 м, в них фиксируют базовые рамы. Затем монтируют штапельные рамы (для увеличения высоты на 1 м понадобится 4 шт.), вставляя ножки верхних в нижние.
После набора проектной высоты сверху башни крепят резьбовые унивилки. Измерив нивелиром ровность конструкции, выполняют юстировку, затем укладывают деревянные двутавровые балки. Поверх балок настилают палубу из фанеры толщиной 18 мм. Максимальная нагрузка при заливке бетона составляет 50 кН на раму (зависит от ветрового воздействия и особенностей креплений и связей).
Преимущества
- башни позволяют работать с объектами нестандартной геометрии;
- небольшой вес отдельных элементов и простота сборки позволяют монтировать башни вручную;
- горячее цинкование и порошковое напыление обеспечивают элементам защиту от коррозии;
- диагонали и транспортные предохранители позволяют перемещать собранные опоры краном;
- в разобранном виде удобно хранить и транспортировать.
Где применяют
Опорные (штапельные) башни TOP используют в монолитном строительстве при возведении спортивных, жилых и коммерческих зданий, промышленных и производственных сооружений, транспортной инфраструктуры, мостостроении. Применяют также в качестве свободностоящих стационарных и передвижных вышек-тур для проведения реставрационных и отделочных работ внутри и снаружи объектов, для временной поддержки монтируемых строительных конструкций.
|
Вес рамы, кг
|
7 |
|
Высота, м
|
До 20 |
|
Допустимая нагрузка, кН
|
До 50 |
|
Профиль трубы, мм
|
ø48×3 |
|
Габариты, мм
|
100×100 |
Используем башню на стройплощадке для работы на высоте. Заказали один раз и решили раз и навсегда проблему доступа до сложных мест. Спасибо за подбор оборудования
На нашем объекте использовали штапельную башню, мужики говорят, что работать нормально с ней, но нужно внимательно следить за соединениями
Отличная конструкция, с учетом колесной базы и мобильности вообще универсальная
Очень удобно что можно настроить высоту под нужные параметры, экономит время и упрощает работу
Рекомендуем
Расчет опалубки начинают с геометрии конструкции и площади опалубливаемых поверхностей. Затем определяют нагрузки, допустимые шаги балок, стоек и стяжек, разрабатывают раскладку и по ней составляют спецификацию. Для стен учитывают боковое давление бетонной смеси, для перекрытий важна толщина плиты, передача вертикальной нагрузки через палубу и поддерживающая система.
