Чашечная объёмная опалубка перекрытий Каплок

Чашечная объемная опалубка перекрытий CUP LOCK (Каплок)

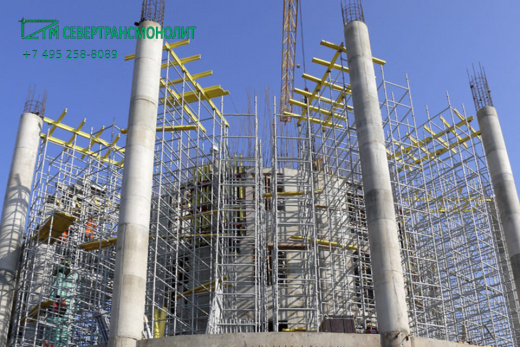

Чашечная объемная опалубка перекрытий Каплок применяется в монолитном и сборно-монолитном строительстве. С помощью объемной системы формируют как типовые перекрытия, так и сложные (сводчатые, наклонные, кесонные, с капителями) на высотах до 80 м. Опалубочная конструкция в собранном виде представляет собой жесткую бесшарнирную пространственную раму, собранную из вертикальных (несущих) и горизонтальных полых металлических элементов. На вертикальных деталях через каждые 0,5 м размещены приваренные нижние чашечки и подвижные верхние чашечки, которые во время сборки служат фиксирующими узлами. При необходимости систему упрочняют дополнительными диагональными связями.

Помимо вертикальных и диагональных трубчатых компонентов система включает:

• соединительные элементы для наращивания высоты;
• нижние резьбовые домкраты (0,5-0,75 м);
• верхние резьбовые унивилки (0,5-0,75 м);
• двутавровые балки;
• фанерную палубу.

Особенности системы

Чашечную опалубочную систему собирают строго вертикально на ровной устойчивой поверхности площадью не менее 2,5 м2. На нижние домкраты, расстояние по длине и ширине между которыми должно соответствовать длине горизонтальных элементов, устанавливают вертикальные элементы первого яруса и с помощью чашечкового элемента к ним крепят под углом не менее 90° лепестки-наконечники горизонтальных элементов. Ударами молотка по ребрам верхней подвижной чашечки закрепляют связи в рабочем положении. В одном фиксирующем узле может помещаться до 4 наконечников горизонтальных элементов.

После сборки последнего яруса в вертикальные элементы устанавливают унивилки, выполняют юстировку. Сверху укладывают деревянные двутавровые балки и настилают палубу из фанеры толщиной 18 мм, затем заливают бетон. Пространственная конструкция выдерживает нагрузку до 6,15 т.

Преимущества

• высокая надежность обеспечивает безопасность строительных работ, в том числе на больших высотах;
• прочные чашечковые соединения из ковкого чугуна и стали не подвержены негативному воздействию внешней среды;
• сборочные элементы с антикоррозионным покрытием, оцинкованные унивилки и домкраты не боятся ржавчины;
• сборка опалубки максимально упрощена и не требует специальных инструментов и техники;

Где применяют

Чашечную объемную опалубку перекрытий Каплок применяют в строительстве жилых комплексов, торговых центров, административных объектов, транспортной инфраструктуры, мостов, метростроя. Конструкцию используют для возведения спортивных, промышленных и гидротехнических сооружений. Помимо формирования перекрытий система пригодна в качестве промышленных лесов для фасадных работ.
