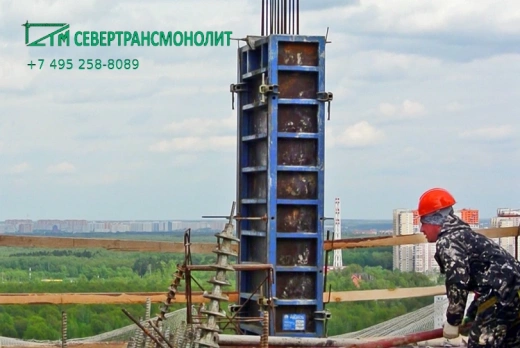

Опалубка Optima для колонн
Опалубка Оптима (Optima) для колонн представляет собой сборно-разборную конструкцию из щитов со стальным профилем замкнутого сечения толщиной 2,5 мм, усиленного горизонтальными ребрами для сопротивления кручению, и фанерной палубы. Разноразмерные щиты производят на роботизированном оборудовании, что гарантирует точность сварных швов и строгую геометрию профиля изделий. Опалубка дает возможность формировать колонны квадратного или прямоугольного сечения размером от 200х200 до 600х600 мм и от 200х600 (кроме 550 мм) с установкой размеров через 50 мм.
Особенности системы
Щиты с помощью крепежных элементов объединяют в карты длиной до 6 м и высотой до 3,6 м. Площадь карт при необходимости наращивают доборами. Конструкция щитов позволяет соединять их как в горизонтальном, так и вертикальном направлениях.
Преимущества
- стальной профиль каркаса щитов обеспечивает высокую жесткость системы в сборке;
- полимерное покрытие металлических элементов щитов препятствует коррозии, увеличивая срок службы изделий;
- щиты различных форматов воспринимают все нагрузки при бетонировании;
- систему легко монтировать с помощью реечных замков, а также демонтировать;
Варианты применения
Крупнощитовая стальная опалубка колонн Оптима подходит для возведения монолитных элементов высокого качества жилых, административных, промышленных, инфраструктурных сооружений.
|
Соответствие ГОСТ Р52085-2003
|
1 класс |
|
Масса 1м2, кг
|
55 |
|
Максимальный прогиб
|
L/400 |
|
Профиль, длина; ширина; толщина, мм
|
120; 60; 2.5 |
|
Ширина, м
|
от 0.72 |
|
Образуемое сечение колонн, мм
|
от 200х200 до 600х600 (кроме 550 мм) |
|
Скорость бетонирования
|
не ограничена |
|
Оборачиваемость фанеры, циклы
|
до 80 раз |
|
Оборачиваемость щитов, циклы
|
свыше 400 |
|
Шаг, мм
|
50 |
|
Несущая способность, кН/м2
|
90 |
|
Высота, м
|
1.5, 3.0, 3.3 |
|
Комплектация
|
по согласованию с заказчиком |
