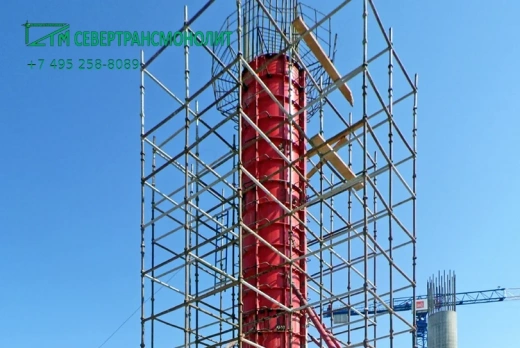

Опалубка DELTA стальная для круглых колонн и пилонов
Стальная опалубка Дельта (DELTA) для круглых колонн и пилонов формирует радиусные монолитные элементы диаметром от 0,2 до 3 м. Система представляет собой округлые (полусферные) щиты в шести типоразмерах, и детали крепежа. Высота щитов варьируется от 0,5 м до 3 м, радиус — от 0,1 м до 1,5 м с шагом в 0,05 м. С помощью специальных наклонных доборов колонны можно выполнить не только строго по вертикали, но и с уклоном. Кроме того, опалубка позволяет создавать овальные формы в комбинации с линейными щитами Дельта.
Особенности системы
Выпуск продукции возможен в двух вариантах: для объектов гражданского строительства и для промышленных (дорожных) сооружений. В качестве формообразующей поверхности в щитах используется листовая сталь толщиной 3-4 мм. Листы, образующие полусферу, зафиксированы с двух сторон по вертикали стальным профилем толщиной 3 мм. Конструкция усилена горизонтальными и вертикальными стальными рёбрами жёсткости толщиной 6-8 мм. Вертикальные стальные профили оснащены гребёнками для простой и быстрой установки выпрямляющего упора без использования дополнительного оголовника.
Сегменты колонны по высоте собирают из двух радиусных щитов 180°, либо четырёх радиусных щитов 90°. Между собой щиты скрепляют с помощью универсального замка или шкворня для круглых колонн, также допустима комбинация обоих способов соединения.
Преимущества
- опалубка соответствует 1 классу по ГОСТ 34329-2017, обладает высокой прочностью и устойчивостью к нагрузкам, обеспечивает идеальную поверхность бетона;
- допускается скорость бетонирования до 3 м/ч;
- усиленная конструкция щитов и порошковая покраска гарантируют длительный срок эксплуатации;
- в горизонтальных рёбрах предусмотрены отверстия для установки навесного оборудования и вырезы для удобства складирования;
- специальные контактные пластины толщиной 6 мм с вваренными втулками в вертикальном профиле позволяют использовать различные способы крепления щитов опалубки, что ускоряет монтажные работы.
Варианты применения
Стальную опалубку Дельта для круглых колонн и пилонов применяют в ПГС, преимущественно в строительстве промышленных и спортивных сооружений, а также объектов дорожной инфраструктуры. Подходит для формирования радиусных монолитных элементов культурных и религиозных зданий.
Характеристики
Опалубочная система выпускается в двух вариантах: для объектов гражданского строительства и промышленных сооружений.
Характеристики опалубки для объектов гражданского строительства:
| Профиль | 120х60 мм |
| Толщина стали | 3 мм |
| Толщина ребер жесткости | 6 мм |
| Несущая способность, кН/м2 | 90 |
| Высота, м | 0,5 – 3 |
| Радиус, м | 0,1 – 1,5 |
| Оборачиваемость, циклы | 200 |
| Покрытие | порошковое полимерное для малых радиусов и лакокрасочное в 2 слоя для больших |
Характеристики опалубки для объектов промышленного строительства:
| Профиль | 120х60 мм |
| Толщина стали | 4 мм |
| Толщина ребер жесткости | 8 мм |
| Несущая способность, кН/м2 | 100 |
| Высота, м | 0,5 – 3 |
| Радиус, м | 0,1 – 1,5 |
| Оборачиваемость, циклы | 450 |
| Покрытие |
порошковое полимерное для малых радиусов и лакокрасочное в 2 слоя для больших |
|
Покрытие
|
порошковое полимерное для малых радиусов илакокрасочное в 2 слоя для больших |
|
Профиль, мм
|
120х60 |
|
Толщина стали, мм
|
3 |
|
Толщина рёбер жёсткости, мм
|
6 |
|
Оборачиваемость, циклы
|
200 |
|
Несущая способность, кН/м2
|
90 |
|
Высота, м
|
0,5 – 3 |
|
Радиус, м
|
0,1 – 1,5 |
