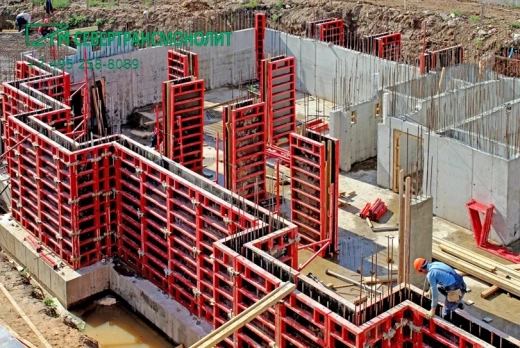

Опалубка стен DELTA стальная крупнощитовая
Опалубка стен Дельта (DELTA) стальная крупнощитовая позволяет опалубить стены любой высоты вплоть до 12 м, а также скошенные и наклонные ограждения. Щиты шириной 0,72 м, 0,8 м, 0,9 м, 1 м и 1,2 м и высотой 1,5 м, 3 м, 3,3 м можно собирать в карты как горизонтально, так и вертикально. Система проста в монтаже: на карту высотой в 3 м требуется только 2 реечных замка и 2 стяжных болта. Без надстраивания можно проводить монолитные работы на высоте до 3,3 м — согласно максимальной высоте линейных щитов, что позволяет получить монолитные поверхности высокого качества.
Особенности системы
Щиты состоят из стальной рамы, выполненной из замкнутого профиля 120х60 мм толщиной 3 мм, профильных траверсов 100х40 мм толщиной 2 мм и палубы из ламинированной фанеры толщиной 18 мм. Изделия оснащены коническими втулками, предназначенными для установки стяжных болтов диаметром 15 или 20 мм. Втулка позволяет опалубливать стены с наклоном с одной или с обеих сторон, а также с высотным уступом. При работе с наклонными поверхностями необходимы гайки с шарнирной опорой – комбиплаты. Также следует фиксировать наклонные щиты от подъемной силы.
Преимущества
- комбинация щитов высотой 3,3 м; 3,0 м; 1,5 м позволяет собрать конструкцию любой требуемой высоты;
- система подходит для возведения стен любых конфигураций;
- опалубка предусматривает формирование внешних и внутренних углов, торцов и других элементов, что дает возможность выполнить ограждения любой сложности;
- щиты оснащены элементами для быстрой установки, демонтажа и перемещения опалубочной конструкции;
- сертификация 1 класса по ГОСТ 34329-2017 гарантирует высокую прочность формы, устойчивость к нагрузкам и сопротивляемость кручению, а также высокое качество поверхностей монолитных элементов.
Варианты применения
Крупнощитовая стальная опалубка стен Дельта применяется во всех видах монолитного строительства. Пригодна для возведения жилых, административных, промышленных и спортивных сооружений.
Профиль, мм
|
120х60 |
Толщина стали, мм
|
3 |
Толщина рёбер жёсткости, мм
|
профильная труба 100х40х2мм |
Фанерная палуба
|
ламинированная фанера толщиной 18 мм, плотность плёнки - 220гр/м |
Несущая способность, кН/м2
|
90 |
Высота, м
|
0,6-3,3 |
Ширина, м
|
0,3-1,2 |
Оборачиваемость каркаса, циклы
|
400 |
