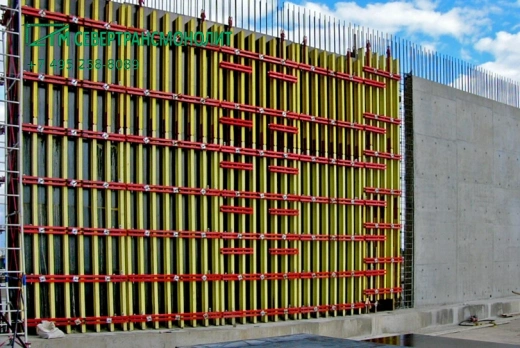

Опалубка стен CLASSIC

Опалубка Classic для стен

Балочно-ригельная опалубка Classic для стен относится к классу крупнощитовых опалубочных систем и позволяет формировать прямые и наклонные ограждения различной геометрии. Состоит из трех основных компонентов: балок различного размера, ригелей из прочной стали и опалубочной плиты, а также крепежных деталей. Система легко адаптируется к любым стеновым элементам, заложенным в проект, и дает возможность возводить монолитные бетонные конструкции высотой до 18 м.

Бесступенчатые соединения элементов при монтаже опалубочной системы исключают стыковочные участки, благодаря чему стены отличает идеальная гладкость без необходимости дальнейшей механической обработки поверхности.

Особенности системы

Опалубочную систему монтируют из сборных щитов, несущую основу которых составляют металлические ригеля, к которым металлическими хомутами крепят деревянные двутавровые балки с последующей установкой ламинированной фанеры толщиной 21 мм. Широкая номенклатура типоразмеров ригелей и балок позволяет собирать щиты длиной от 0,7 до 3,5 м с шагом 25 см. Длины щитов можно менять в зависимости от требований проекта, а высоту конструкции увеличить до 18 м с помощью накладок и дополнительных фанерных листов.

Между собой щиты скрепляют специальными вставками с помощью клиньев, при этом края фанеры на панелях максимально притягивают друг к другу. Противоположные блоки соединяют с помощью стяжных болтов 20 мм, проходящих через ригели и отверстия в фанере. Углы стен формируют специальными ригелями и элементами, собираемыми на подвески для стержней и гайки, шарнирными вставками. Подкосы с упорами поддерживают панели и помогают выполнить юстировку.

Преимущества

• несущая способность щитов до 10т/м2 позволяет формировать стены высотой до 18 м;
• конструкцию легко собрать на объекте и перемещать в собранном виде с помощью установленных петель для крановых крючьев;
• порошковое окрашивание защищает стальные ригеля от коррозии;
• большая вариативность геометрии, в том числе выполнение сложных форм;
• в разобранном виде элементы панелей занимают мало места, удобны для хранения и транспортировки.

Варианты применения

Балочно-ригельная опалубка Классик для стен подходит для возведении промышленных, спортивных и административных зданий, объектов метростроя и энергетики. Незаменима в заливке труднодоступных участков.
