Скользящая опалубка

Скользящая опалубка применяется в монолитном строительстве в тех случаях, когда необходимо за короткий срок возвести объект высотой от 25 м. Под заданные параметры возводимой постройки формируют щитовой опалубочный короб (форму), который перемещается вертикально с помощью специальных домкратов и направляющих гидравлического действия. Метод скольжения эффективен в следующих ситуациях:

• для заливки прямоугольных конструкций (элеваторы, шахты);
• для постройки объектов цилиндрического сечения (силосы, башни, резервуары);
• для создания ядер жесткости высотных зданий (небоскребов);

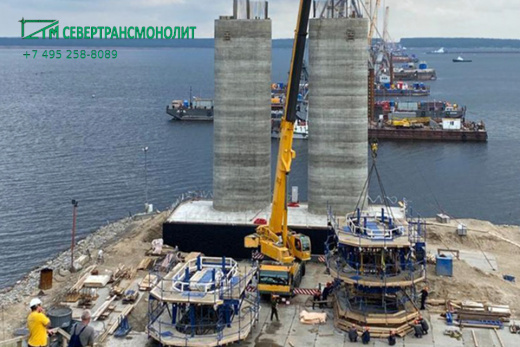

• при возведении опор и пилонов мостов.

Принцип скольжения позволяет сэкономить время и снижает трудозатраты, так как нет потребности в непрерывном процессе установки и демонтажа опалубки. Сборку опалубочного комплекта проводят один раз до начала работ, а необходимые проектные конфигурации объекта в процессе строительства формируют путем переналадки щитов.

Особенности системы

Опалубка движется по металлическим направляющим, скорость подъема составляет 1-4 см/мин., что достаточно для выполнения всего цикла бетонирования — установки арматуры, закладных частей и элементов, наращивания домкратных стержней, укладки и уплотнения бетонной смеси. За сутки высота постройки увеличивается на 3-5 м. Применение опалубки происходит следующим образом:

1. Нагружаемой опорой служит домкратная рама, устанавливаемая на фундамент или набравший прочность бетон.
2. Конструкция удерживается на гидравлических домкратах, устанавливаемых на стальные стержни.
3. Форма с заданной скоростью поднимается вверх гидравлическим механизмом.
4. Специалисты корректируют положение опалубки в вертикальном направлении.
5. Бетон подают в опалубку ограниченными промежутками времени не более получаса за одну заливку. Это необходимо для сохранения подвижности скользящей опалубки: каждый последующий слой должен быть уложен до того, как схватится предыдущий.

В зависимости от температуры среды во время проведения работ и уровня влажности, скорость набора прочности бетона может меняться. Режимы движения опалубки и скорость подачи бетонной смеси должны рассчитываться с учетом сроков отвердевания. Отрегулировать положения опалубки по вертикали и ее перемещение вокруг своей оси позволяет снижение давления в гидравлике. Возможен перевод работы системы в автоматический режим, когда все домкраты будут перемещаться на равное расстояние по вертикали за заданный промежуток времени (подходит не для всех строений). Наиболее рационально применение скользящей опалубки при этажности зданий свыше 30 этажей.

Преимущества

• отсутствие холодных швов и отверстий от стяжных болтов повышает характеристики готового сооружения;
• возможность автоматизации большей части процесса;
• технология значительно ускоряет темпы строительства;
• достаточно одного комплекта опалубки, формирующего постройку заданных параметров с помощью переналадки;
• безопасность и удобство проведения работ.

Варианты применения

Скользящая опалубка подходит для постройки башен, дымовых труб НПС, иных промышленных сооружений. С ее помощью возводят силосы, градирни и другие резервуары цилиндрической формы, а также мостовые опоры и пилоны большой высоты. В гражданском строительстве опалубку применяют при возведении ядер жесткости высоток. Наиболее рационально применение скользящей опалубки при этажности зданий свыше 30 этажей. Систему можно комбинировать с другими типами опалубки при строительстве геометрически сложных объектов.
